A vendre : indicateur I-210-C de réglage pour radio BC-1000

Message par YvesdeR » 10 mars 2024, 12:07

Bonjour,
Voici un indicateur I-210-C assez difficile à trouver fonctionnel et fabriqué en Allemagne.
Il est parfaitement fonctionnel grâce à l'ajout d'une alimentation autonome de 12V de ma fabrication et inclue dans la vente.

Prix demandé 70€, port pour la France via MondialRelay = 7€.

Description :

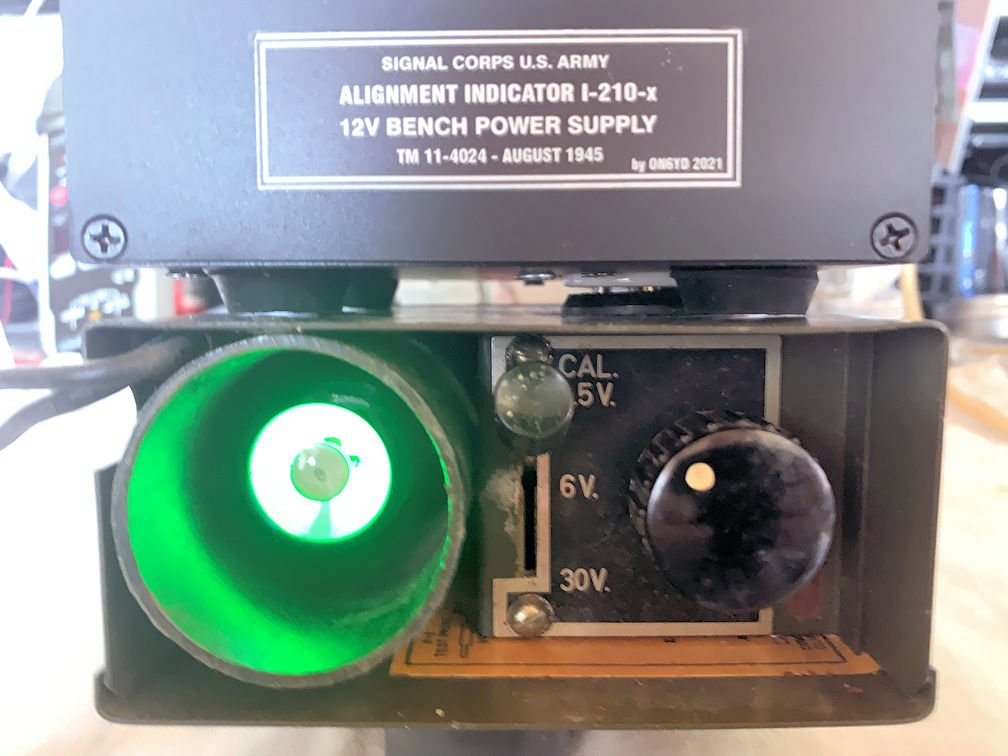

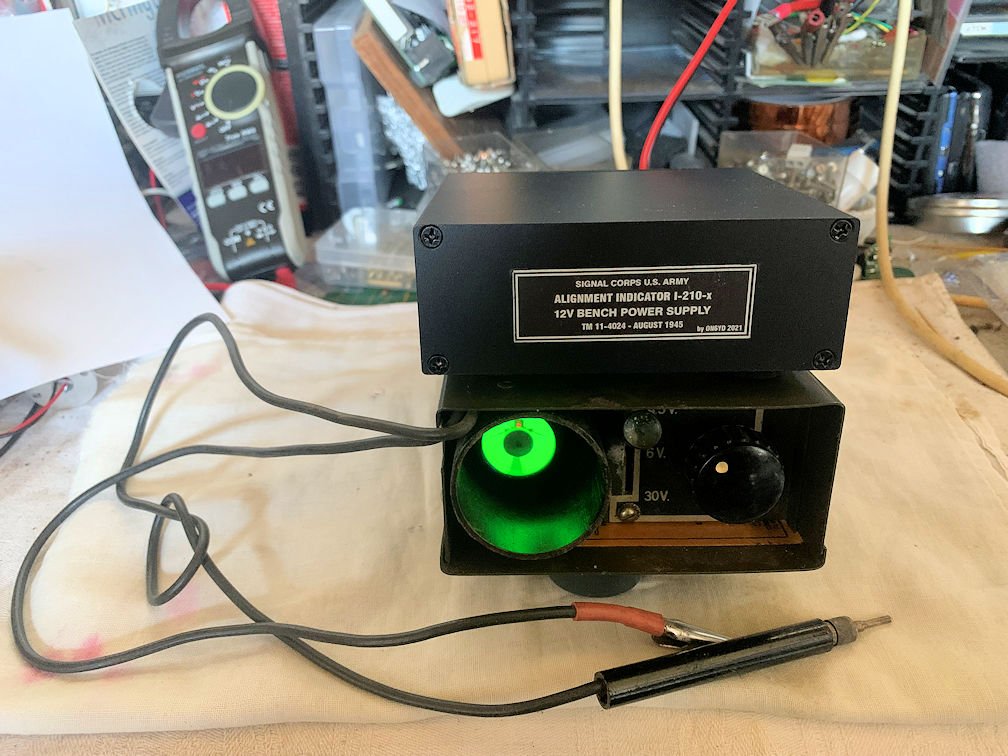

Aperçu de l'appareil en fonctionnement avec son alimentation 12V en "piggy back" sur le dos du I-210-C.

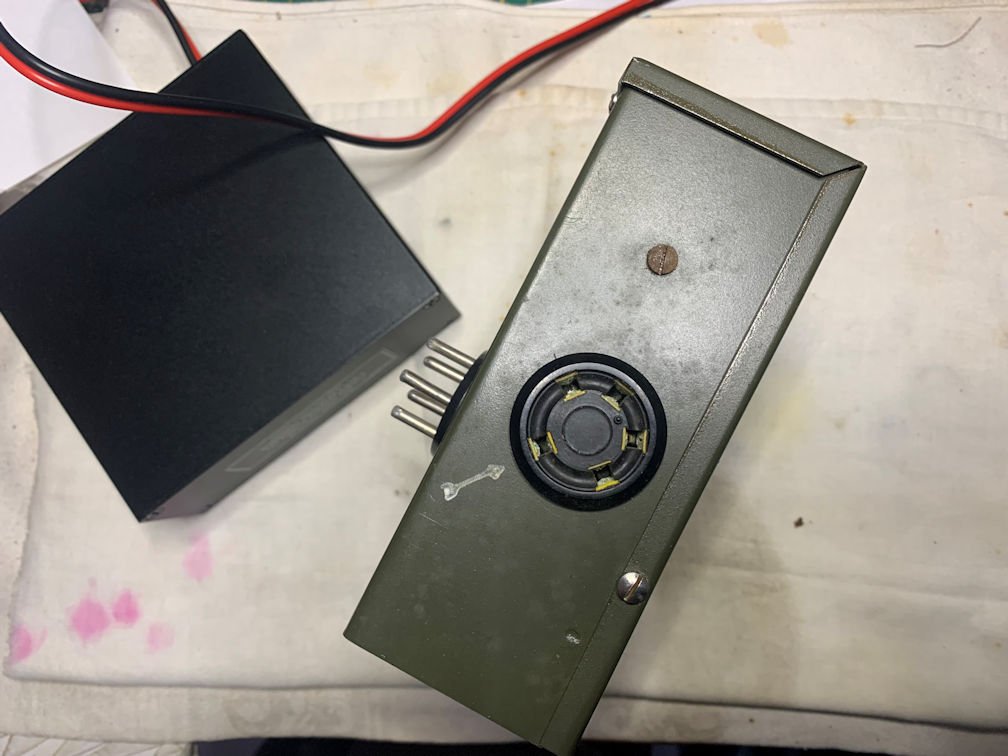

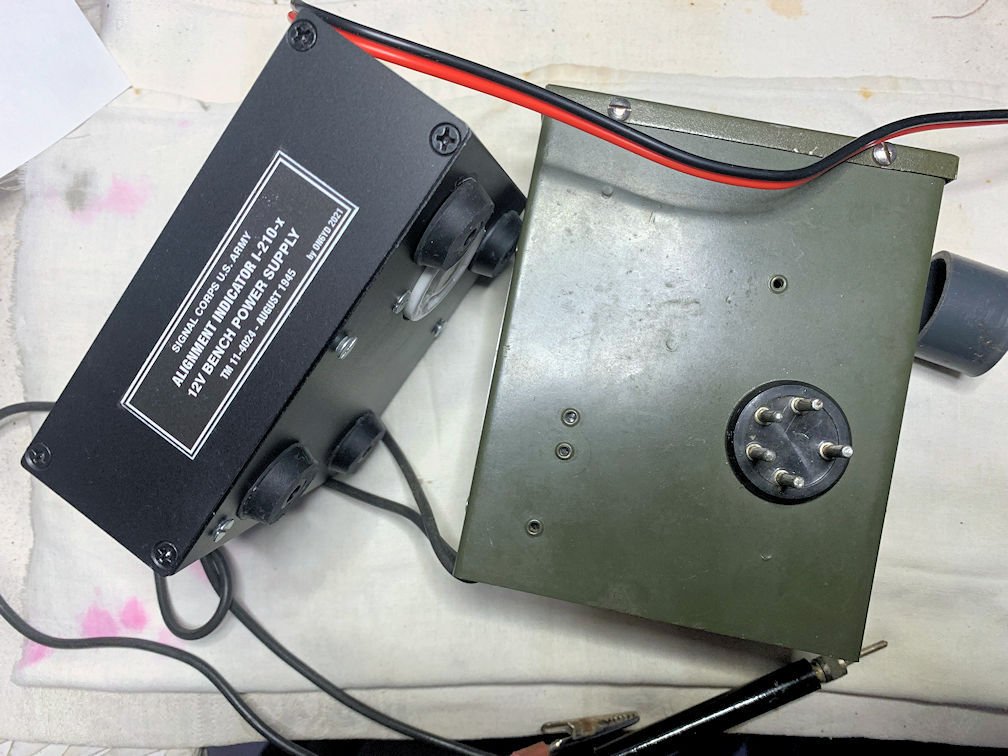

Le connecteur 5 broches du I-210)-C et son correspondant femelle sur l'alimentation.

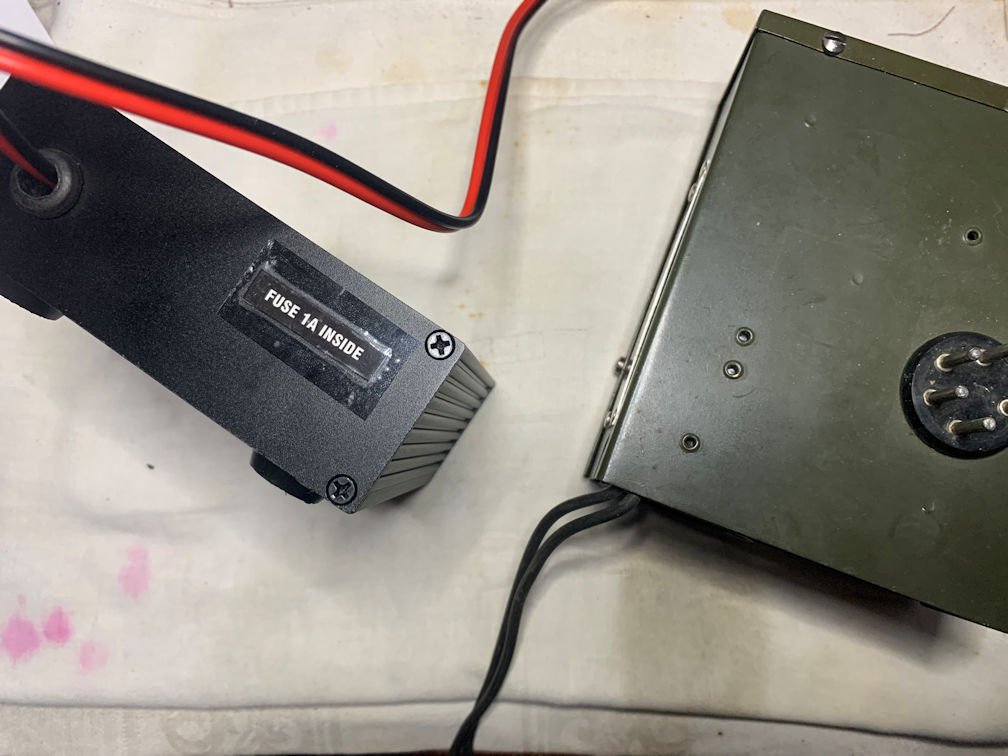

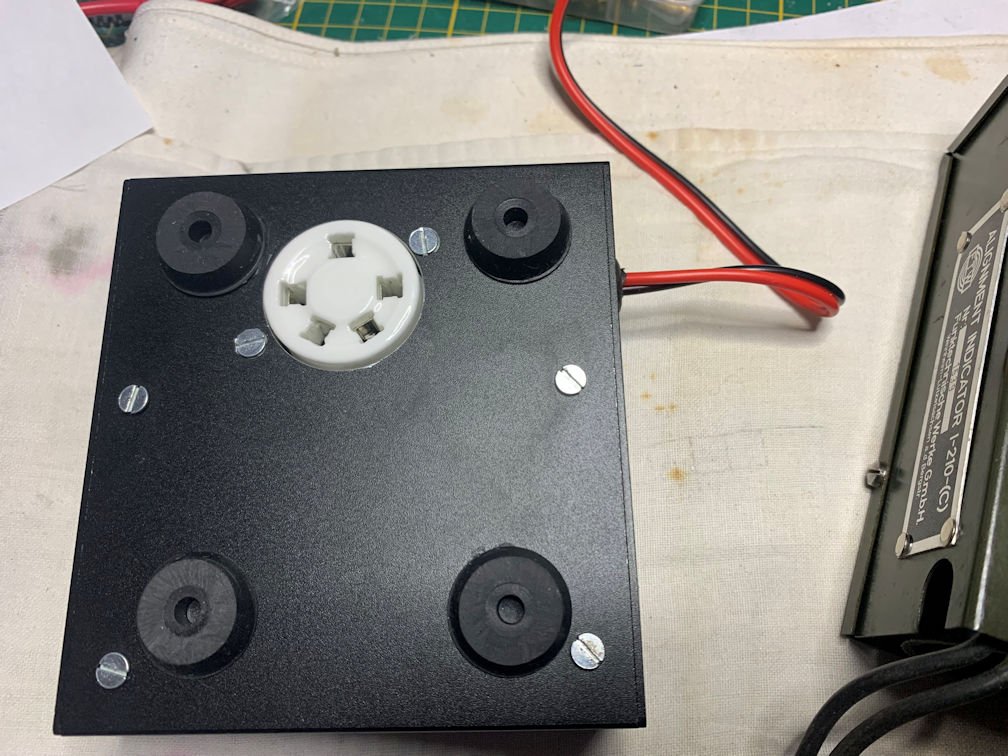

Le connecteur blanc de l'alimentation type socket de lampe 807

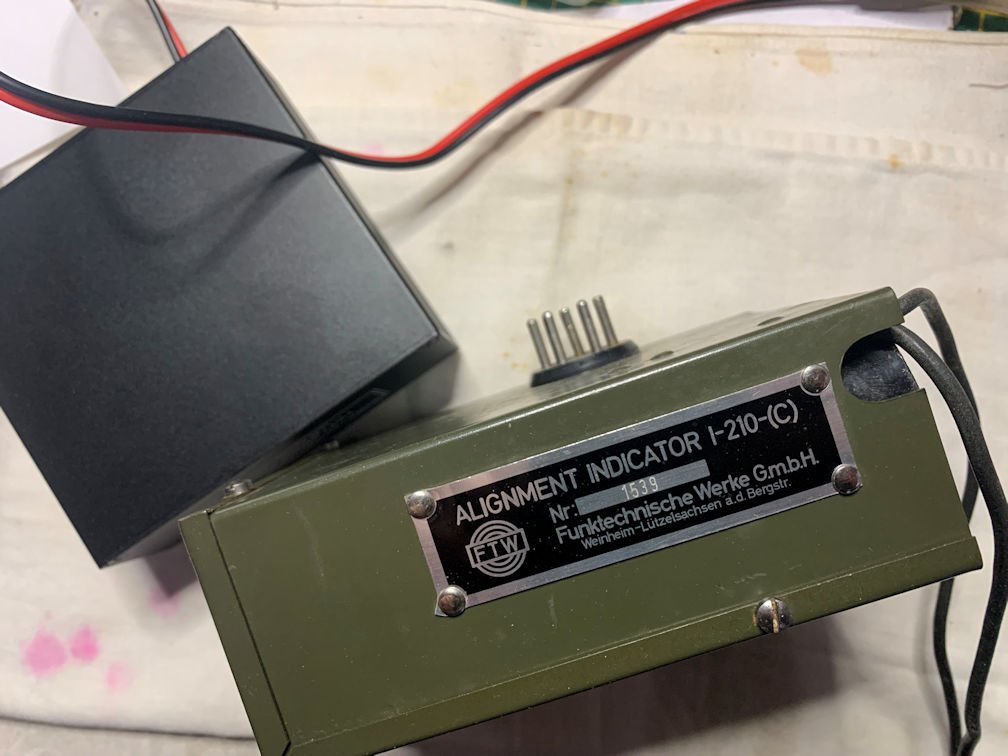

La plaque d'identification de l'appareil .

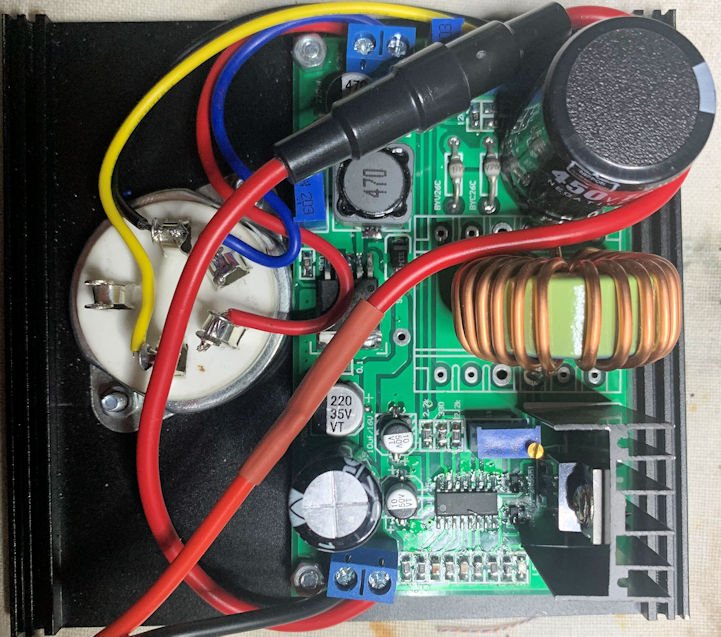

Un aperçu de l'intérieur de l'alimentation

Un technicien du Signal Corps utilisant cet appareil avec une batterie BA-70 pendant la guerre.
1944_Ft_BENNING-Pvt Frank Obrien-.jpg

Informations :
L'Indicateur d'alignement I-210-(*) * • "' est un indicateur de tension à très haute impédance d’entrée, équivalent à un voltmètre électronique.
Il dispose de trois plages de mesure de tension, 41/2 volts, 6 volts, 30 volts, et est conçu de manière à fonctionner également comme un testeur de continuité de circuit qui teste jusqu'à une valeur de résistance limitée.
Cet indicateur faisait partie de l’ensemble de maintenance ME-40 dont le manuel technique est TM 11-315

C'est un instrument de mesure utilisant un indicateur de tension à tube à vide (VTVI) VT-215 ou plus connu 6J5.
Il s’agit du fameux « œil magique » de syntonisation, qui équipait les radios de salon d’antan.
C'est qui rend son usage intéressant pour les nombreux réglages MINI-MAXI en radio.
L'"oeil" s'ouvre et se ferme en fonction du réglage.

Ce petit appareil montre le souci que les ingénieurs de Galvin (devenu par après Motorola) avaient, en 1943-1944, pour simplifier au maximum le dépannage et le réglage des radios fabriquées par Galvin.
Il s'agit entre autres du très célèbre émetteur-récepteur VHF BC-1000/SCR-300 ou des tout aussi célèbres SCR-510/SCR-610 .
La procédure de réglage du BC-1000 est décrite in extenso dans le chapitre V du manuel technique TM 11-4024.
En suivant cette procédure point par point, il est possible d’assez facilement aligner un BC-1000

Avec un simple oscillateur/générateur de référence et ce petit Voltmètre digital, il était extrêmement simple pour les opérateurs du Signal Corps de réparer ou régler ces appareils, même très près des zones de combats.
Le générateur peut-être remplacé par un générateur très bon marché disponible dans une méga boutique en ligne ::accord .
Cet appareil de mesure peut être utilisé sur batterie de 12 Volts.
Il pouvait aussi être directement raccordé sur la batterie BA-70 du BC-1000 (voir photo ci-dessus) , mais ces batteries sont introuvables de nos jours.

Je suis à votre disposition pour toutes questions
Yves
