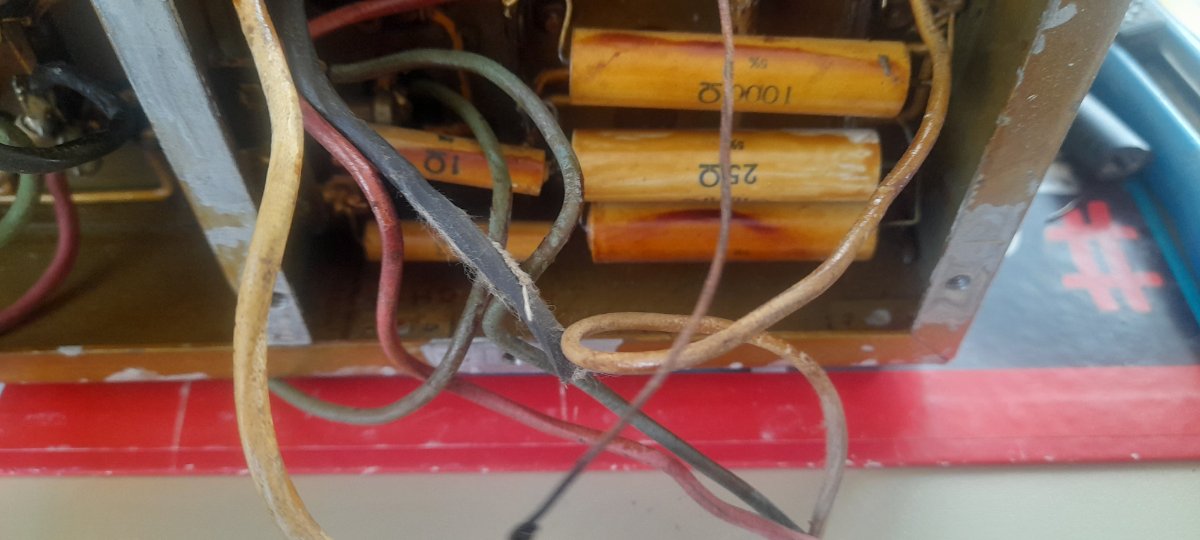

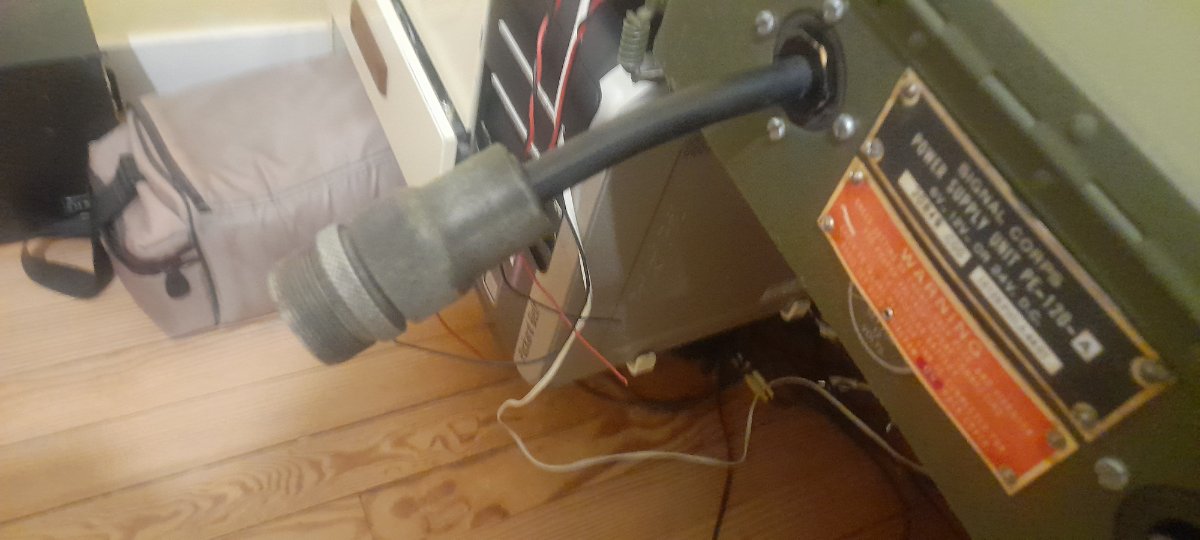

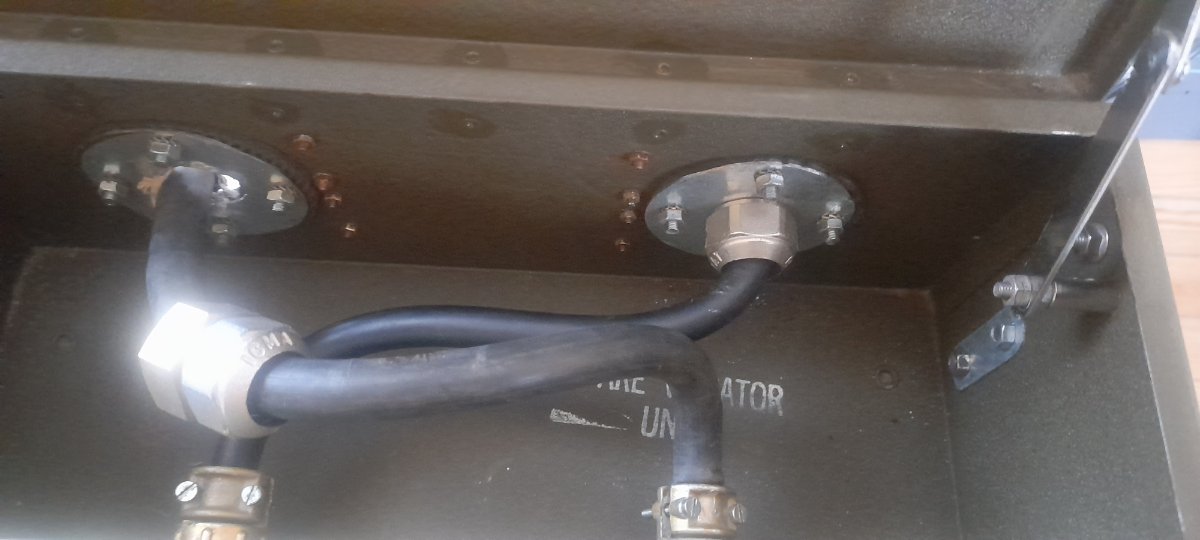

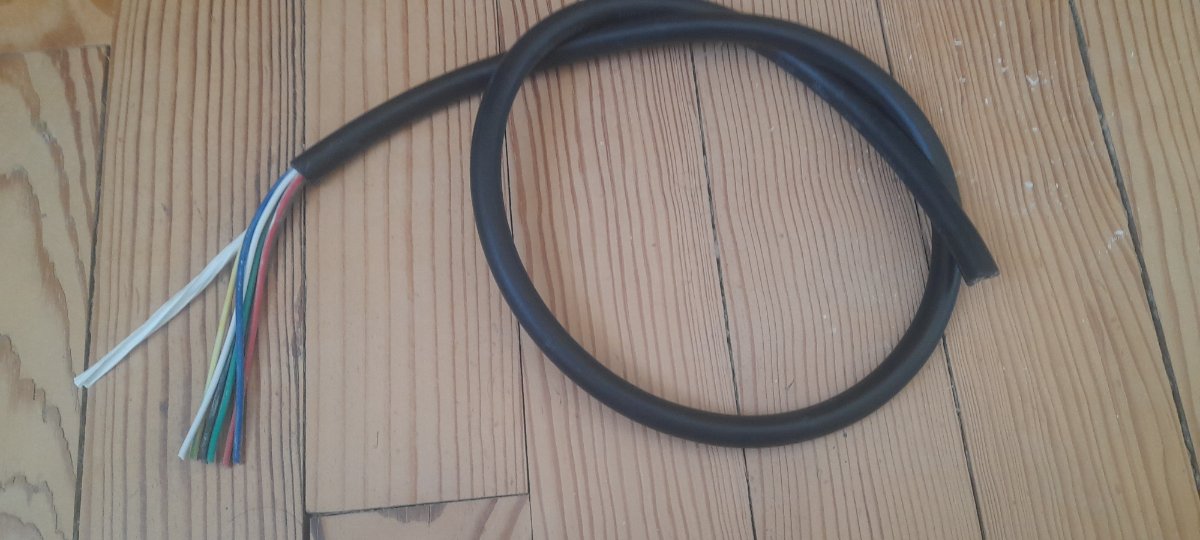

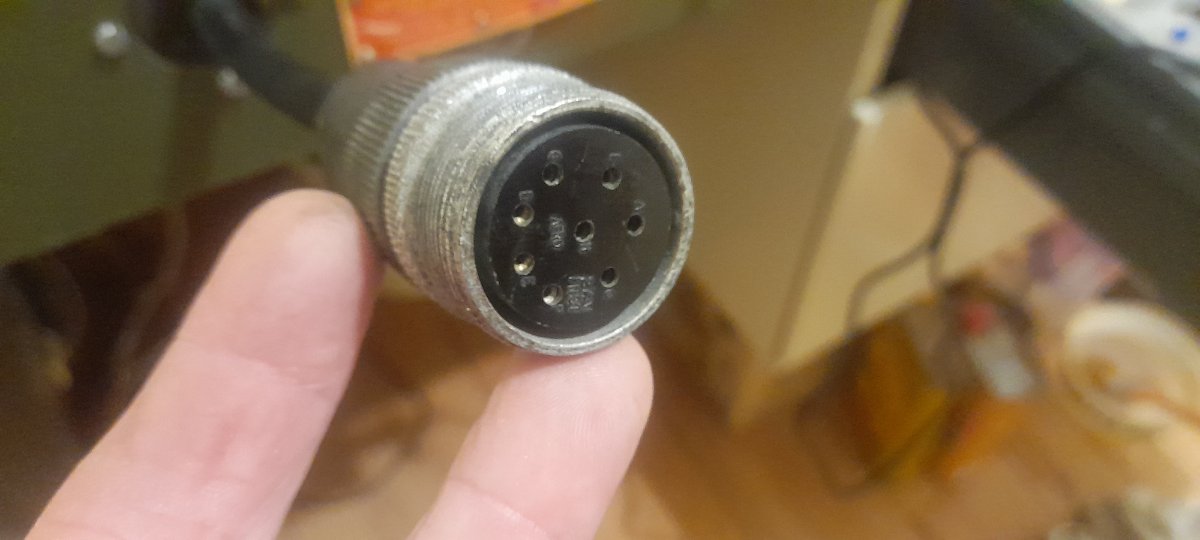

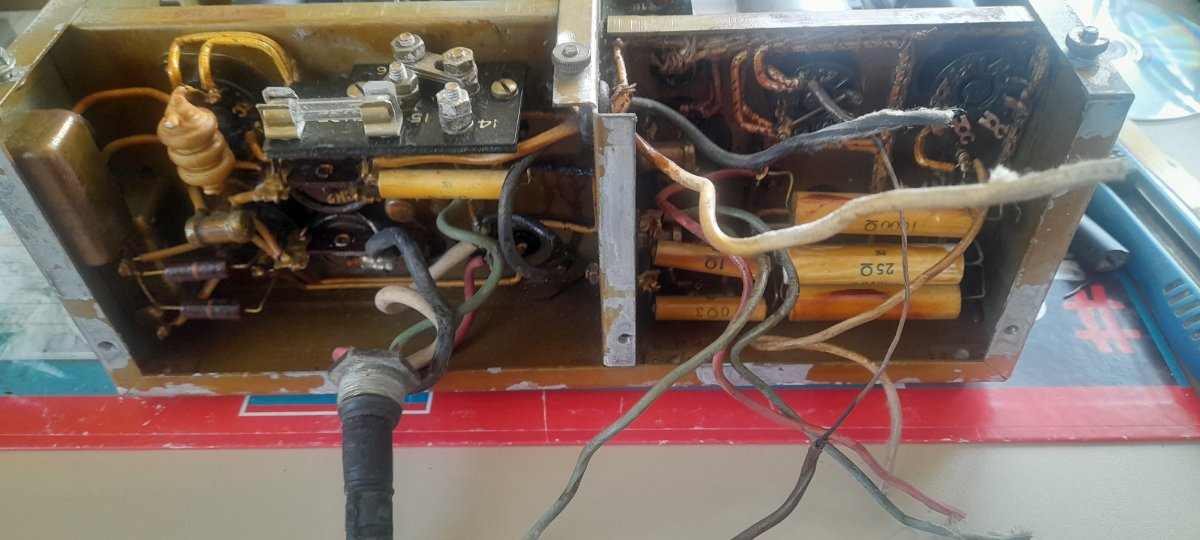

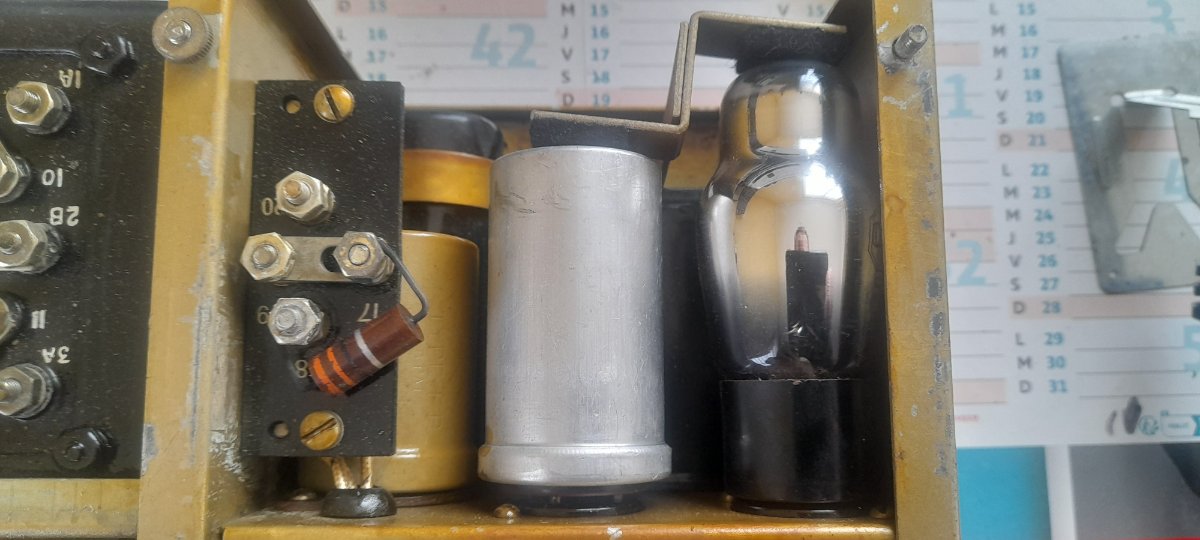

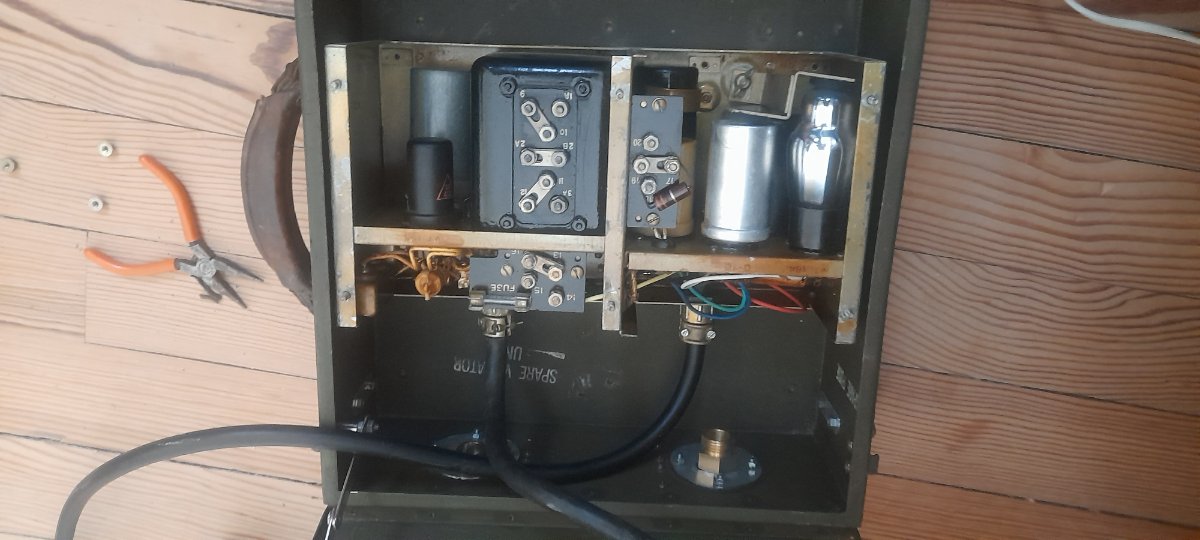

Ca y est jais enfin reçu mon câble 7 conducteurs, et cet aprèm ni une ni deux je m'y colle, le résultat en image.











Bruno

[YvesdeR]

Super, une reconstruction complète. Les conducteurs du câble ont vraiment l'air d'époque.
Yves

[gpw14]

Maintenant il me reste le cable a 4 conducteur dont les couleurs sont: deux de section plus petite (1 rouge un vert) et 2 autres de section plus grosse là c'est 1 Blanc et 1 noir.
Ma question est ou se branche ces fils
Le rouge:
Le vert:
Le blanc:
Le noir:
Merci pour votre aide.
Bruno

[YvesdeR]

Maintenant il me reste le cable a 4 conducteur dont les couleurs sont: deux de section plus petite (1 rouge un vert) et 2 autres de section plus grosse là c'est 1 Blanc et 1 noir.
Ma question est ou se branche ces fils
Le rouge:
Le vert:
Le blanc:
Le noir:
Merci pour votre aide.
Bruno

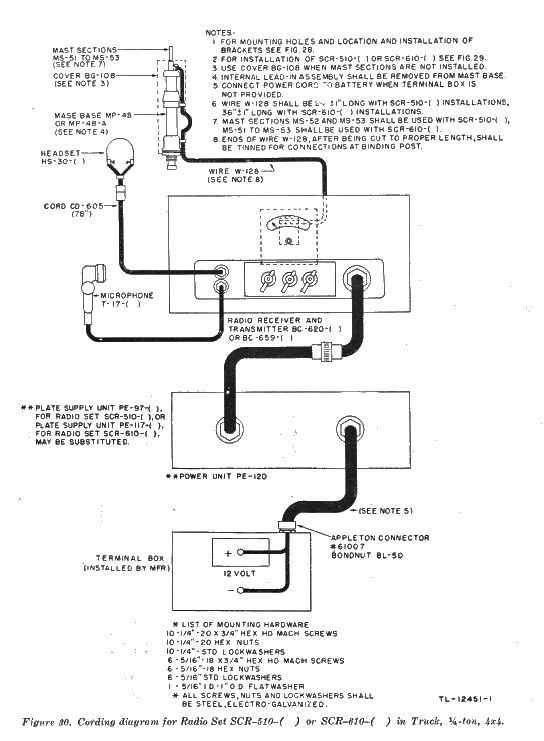

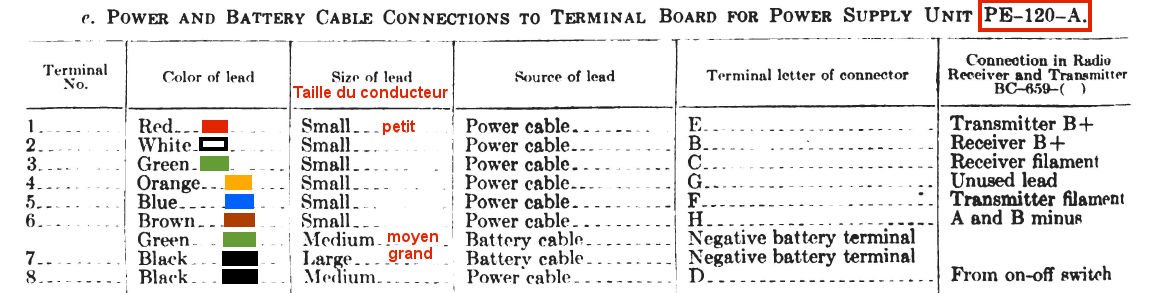

Ceci devrait vous aider :


Yves

[gpw14]

Merci Yves
Mais ça c'est pour la prise entre l'alim et le BC659 moi je cherche entre l'alim et le raccordement au véhicule
(Batterie => boitier filtre (je suppose côté passager) => allant jusqu'au PE120.
Bruno

[YvesdeR]

Merci Yves
Mais ça c'est pour la prise entre l'alim et le BC659 moi je cherche entre l'alim et le raccordement au véhicule
(Batterie => boitier filtre (je suppose côté passager) => allant jusqu'au PE120.
Bruno

Bonjour Bruno,
Je ne vois que deux fils indiqués dans le TM 11-2715 pour connecter une PE-120 à la batterie.


Yves

[YvesdeR]

Aaah voilà, je me disais bien que ça devait être dans le TM.

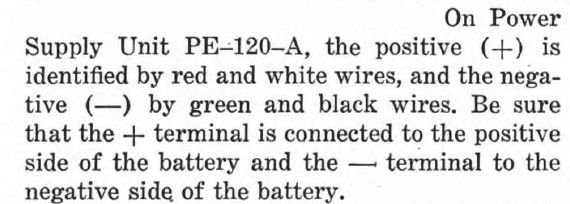

Voir TM 11-615 page 20


ROUGE - BLANC au (+)
VERT - NOIR au (-)

Yves

[gpw14]

Merci Yves
Pour ton aide précieuse, je vais taché de voir ça la semaine prochaine car là pas trop le temps jais réccuperer ma ptite fille de 4 ans ce matin pour le reste des vacances, et comme elle demande beaucoup d'attention c'est pas simple, mais c'est que du bonheur.
Bruno
