radio moto BMW GENDARMERIE

[mirage]

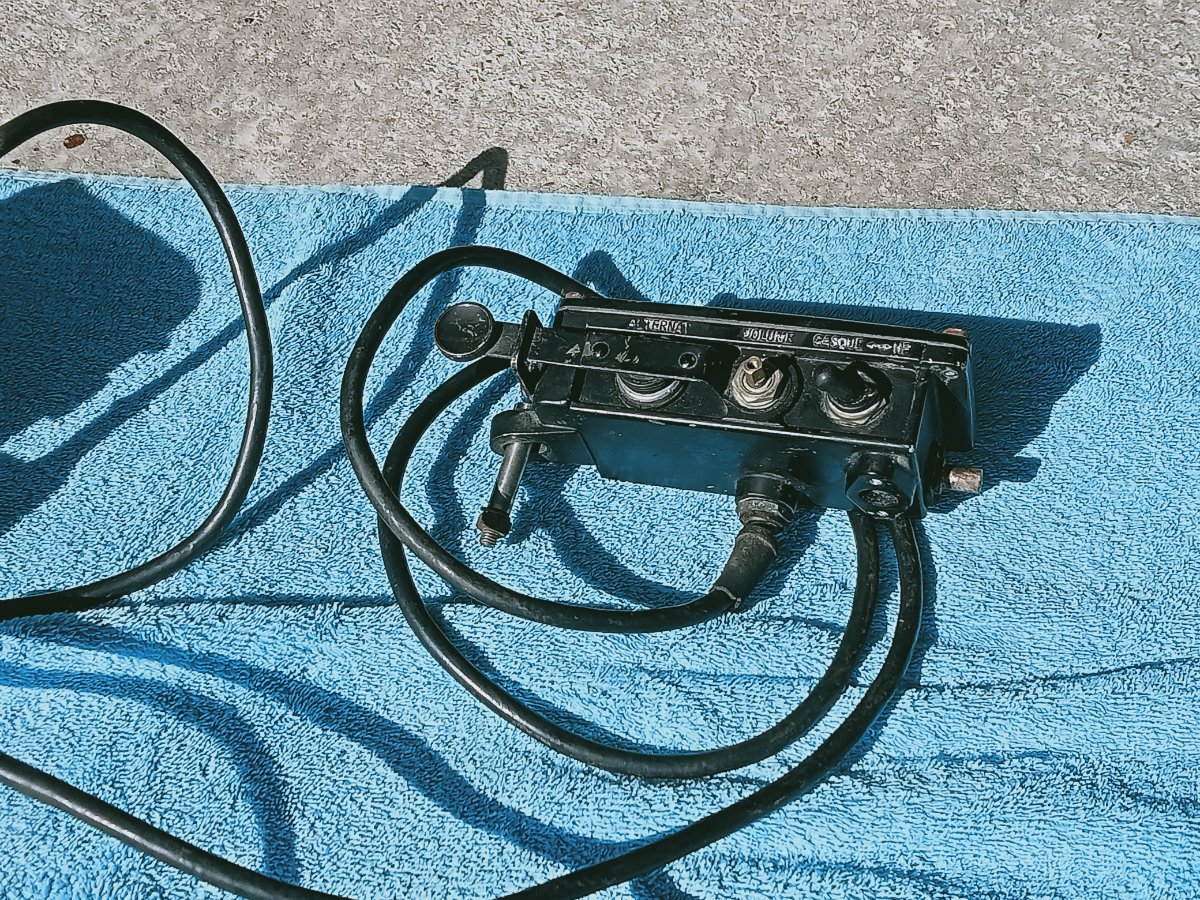

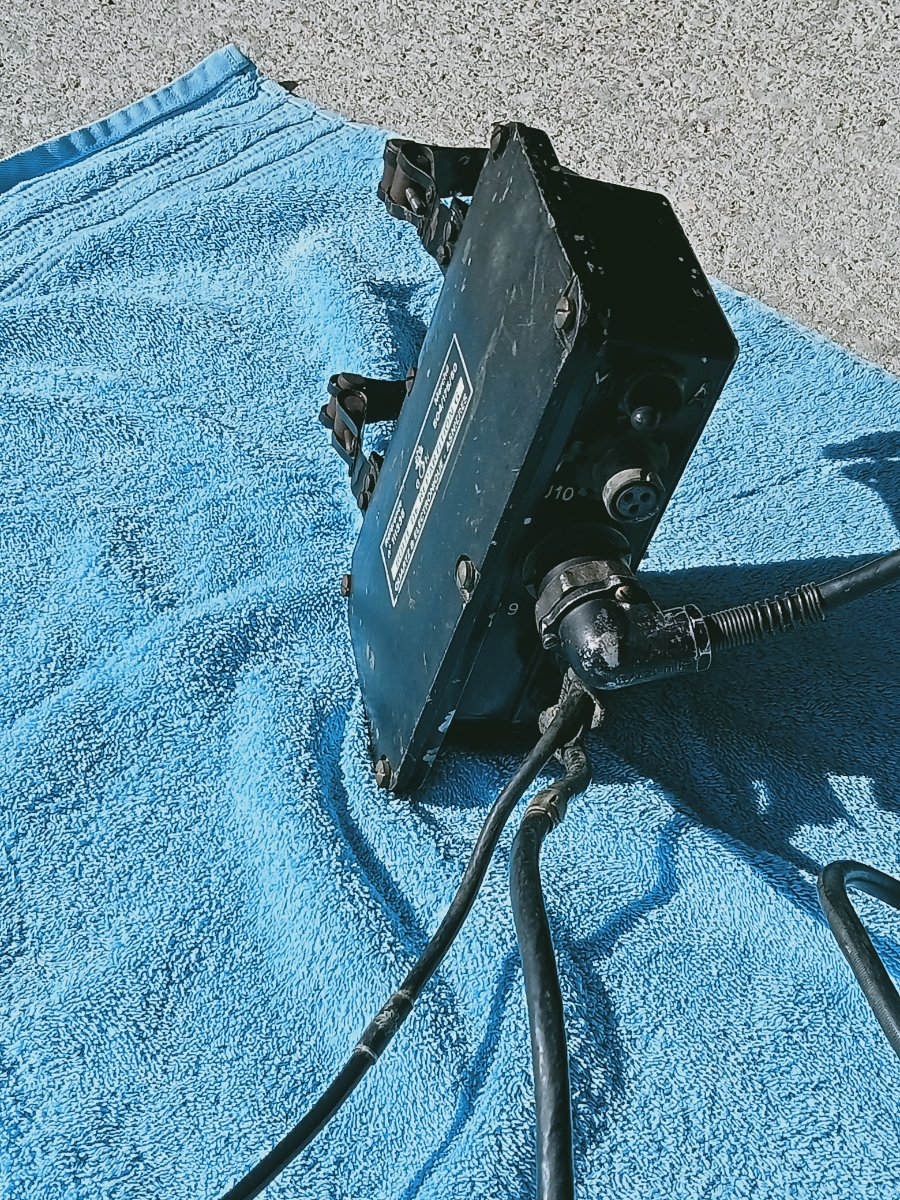

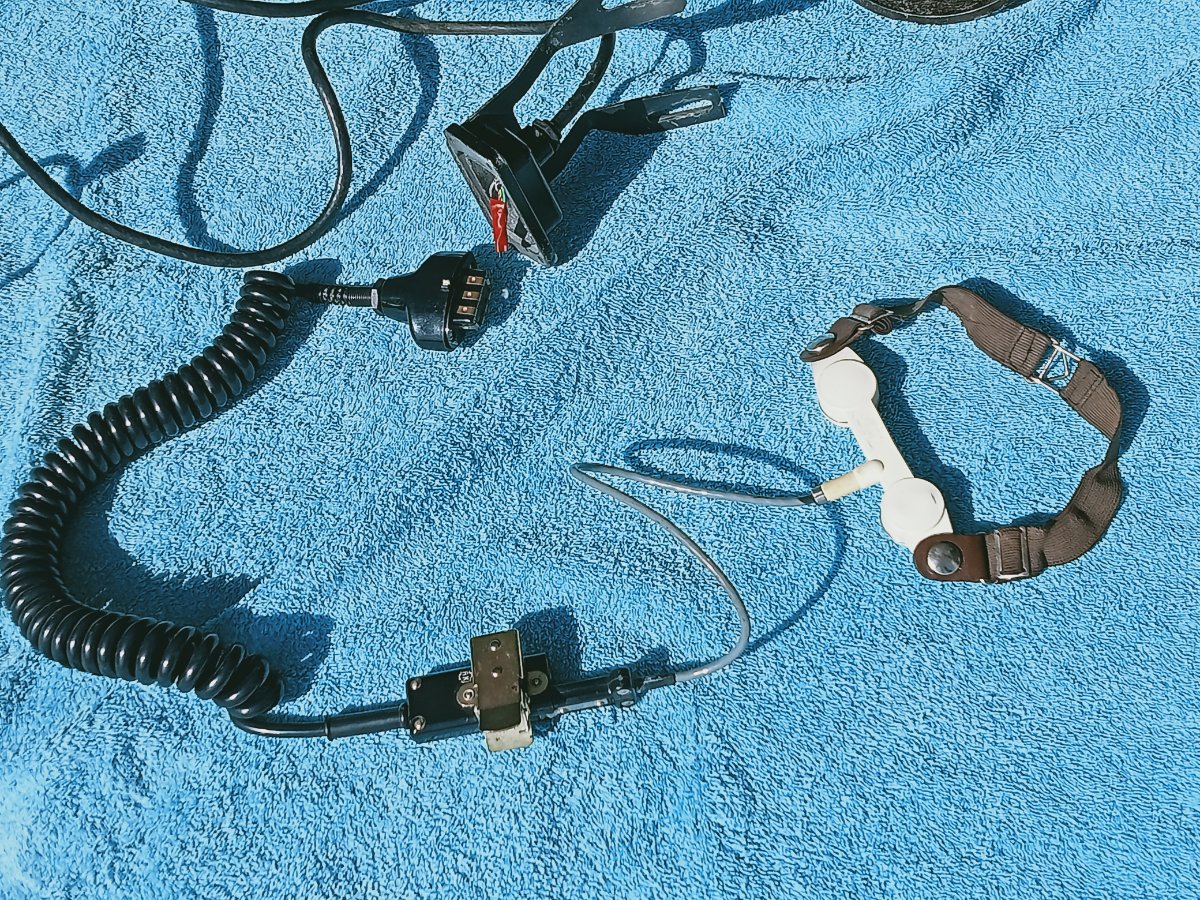

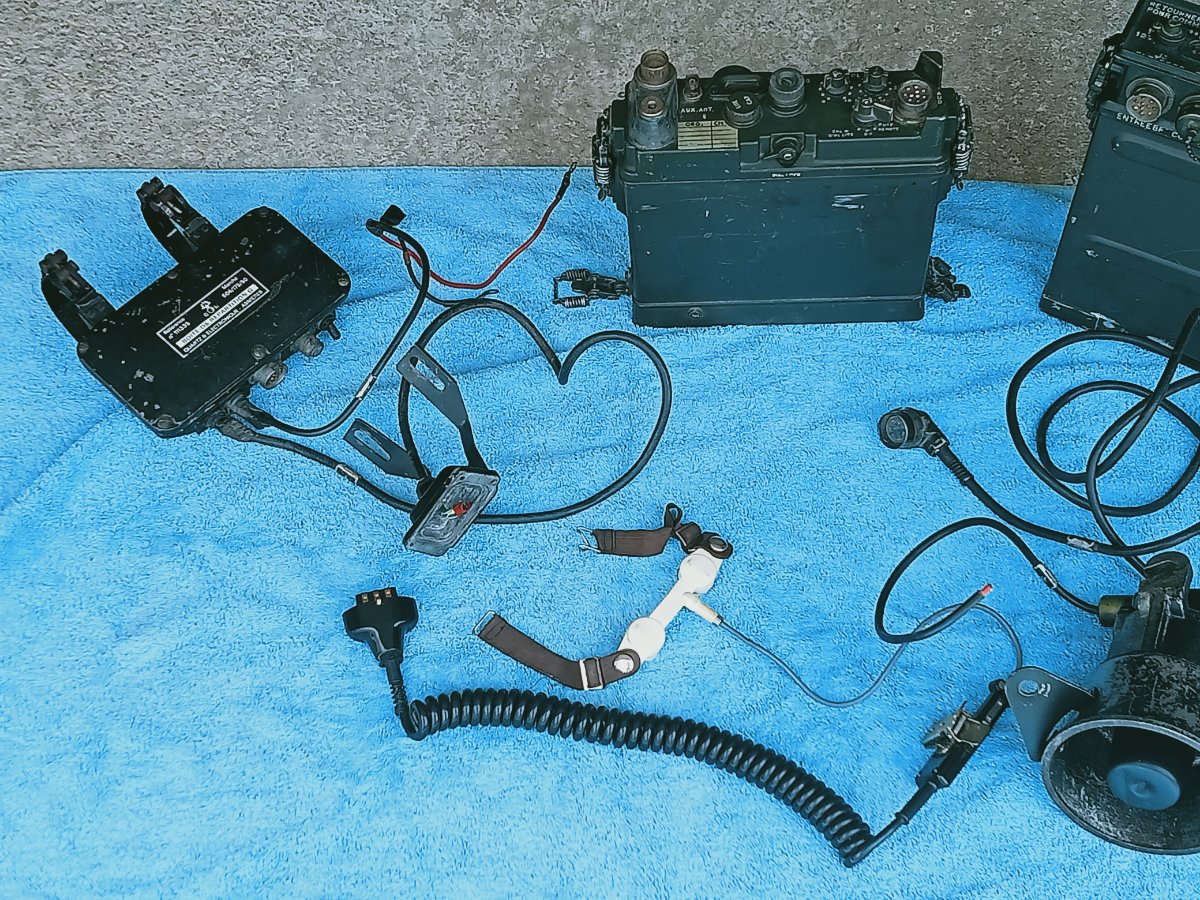

Bonjour à tous, ça faisait un moment que j'en cherchais une , voici donc un ensemble radio des années 60 équipant les motos de la GENDARMERIE , monté sur BMW R 50 , R60 , mon but n'est pas de la monter sur une moto , mais de monter un mannequin de motocycliste de cette époque et faire une nature morte sur ce thème , je cherche de la doc technique sur cette radio , si des fois !!!!! il manque quelques accessoires , mais soyons patient !!!
merci
Mirage






[YvesdeR]

Bonjour,

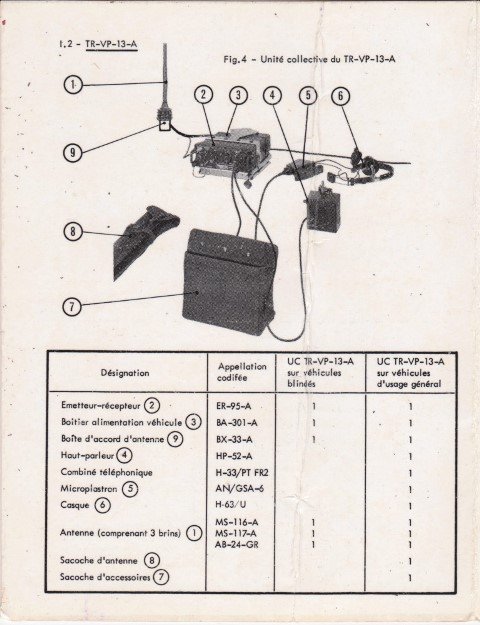

Cela m'a tout l'air d'être le TR-VP-13 (TR-VP-213) qui équipait en effet la gendarmerie nationale française.
Voir ici http://vehiculesmilitaires.com/viewtopic.php?t=457
Je n'ai pas de manuel montrant son installation sur la moto BMW R60 mais peut-être un utilisateur du forum vous donnera plus d'information.


Certains accessoires sur votre photo semblent listés sur ce document.


Mais il y a des boites d'interconnexion qui sont sans doute particulières pour les motos.

Yves

[mirage]

Merci de votre info , mais c'est un poste ANPRC 9 avec alimentation en 6/12 V modèle AQ-2A , la radio était fixée sur un berceau dans la sacoche de droite et idem pour l'alimentation mais dans la sacoche de gauche

[YvesdeR]

Oui, désolé.
Vous avez raison, j'ai les deux appareils ici à côté de moi et ils se ressemblent rudement du côté droit.
http://www.maquetland.com/article-photo ... c-9-saumur

Le manuel de maintenance avec tous les schémas peut être téléchargé ici :
http://www.radiomanual.info/schemi/Surp ... 2_1951.pdf

Yves

[YvesdeR]

Bonjour à tous, ça faisait un moment que j'en cherchais une , voici donc un ensemble radio des années 60 équipant les motos de la GENDARMERIE , monté sur BMW R 50 , R60 , mon but n'est pas de la monter sur une moto , mais de monter un mannequin de motocycliste de cette époque et faire une nature morte sur ce thème , je cherche de la doc technique sur cette radio , si des fois !!!!! il manque quelques accessoires , mais soyons patient !!!
merci
Mirage

Bonjour,

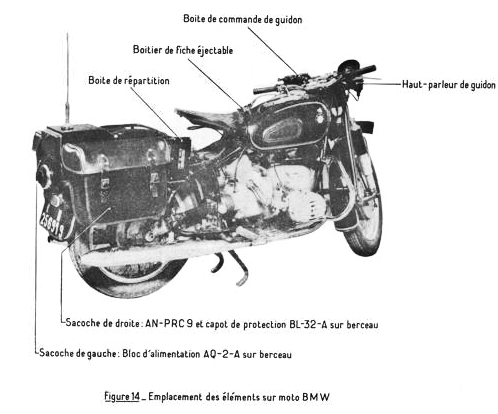

Voilà un détail de l'installation de la station radio PRC-9 d’une moto BMW de la Gendarmerie Nationale.


La doc technique d'installation complète est disponible ici pour la très modique somme de 4€:
http://www.tm-ww2.com/product_info.php? ... cts_id=265
Le scans sont toujours très bonne qualité chez TM-WW2.
Yves

[mirage]

merci , j'ai reçu les scan en fin de semaine dernière
