Devinette !

Message par YvesdeR » 04 oct. 2020, 14:45

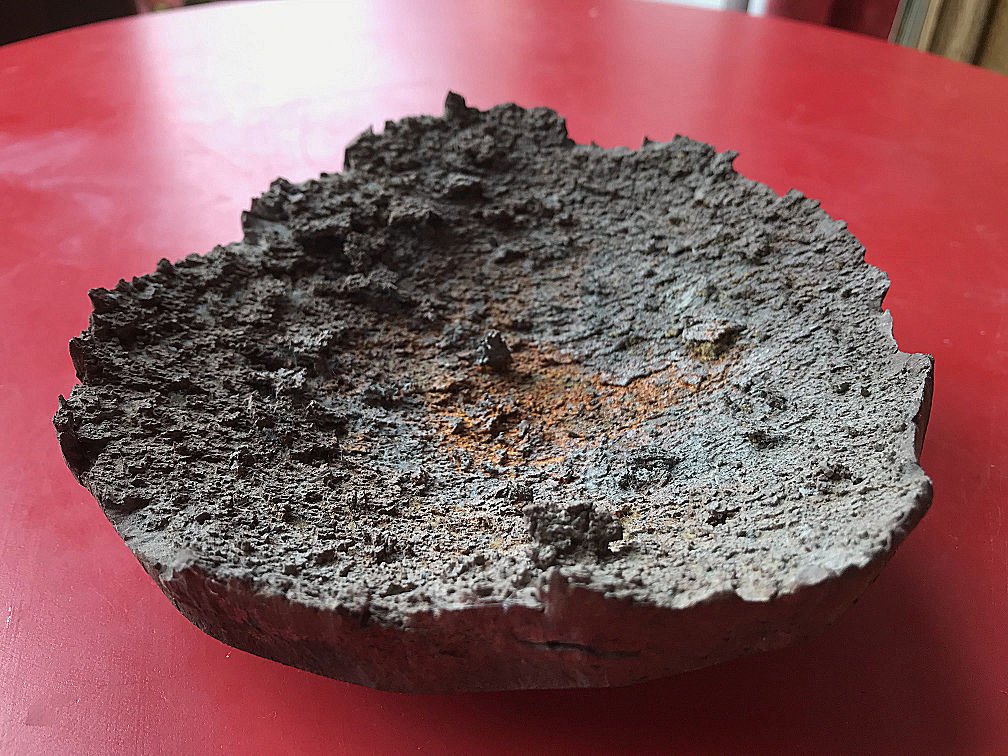

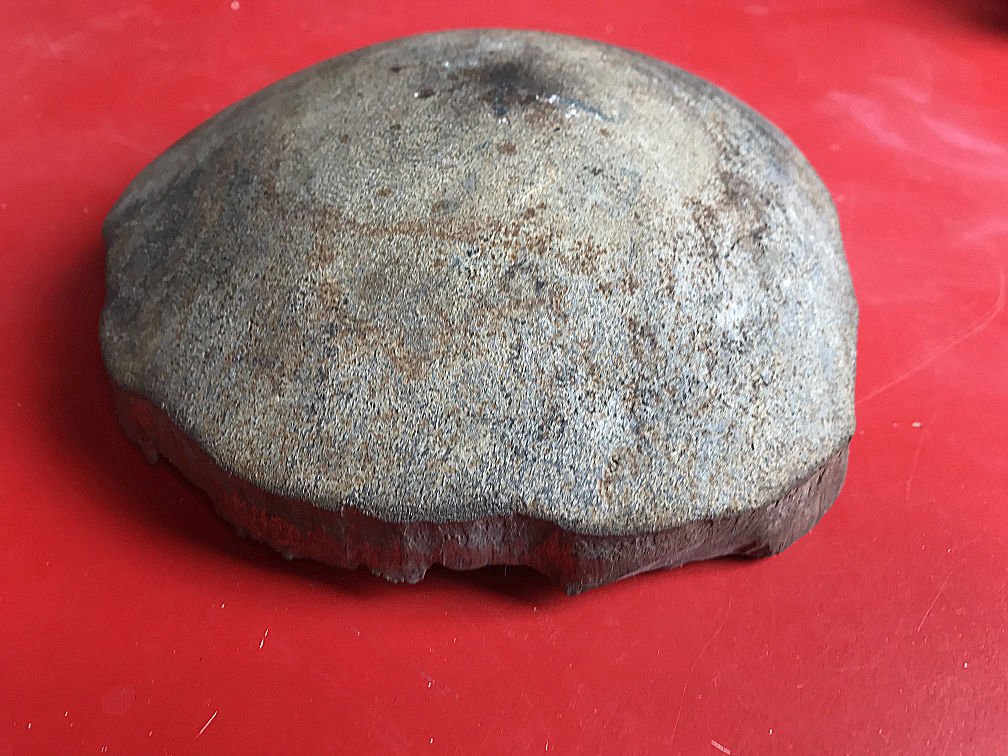

C'est un souvenir que j'ai conservé d'une partie de ma vie professionnelle :smile: .

Devinez ce que c'est clin !
Yves
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar du membre
Herve54
ADMINISTRATEUR
Messages : 11856
Enregistré le : 27 déc. 2014, 17:21
Véhicule(s) : O\|||||/O - Remorque 1/4 Ton - Peugeot SX8
Localisation : 54

Re: Devinette !

Message par Herve54 » 04 oct. 2020, 15:37

Bonjour,

Une scorie de fusion ?

Hervé
Carte des membres >>> ICI <<<
Musées et lieux historiques conseillés par les membres >>> ICI <<<

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1245
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur

Re: Devinette !

Message par YvesdeR » 04 oct. 2020, 16:32

Bonjour Hervé
Raté, mais en effet c'est du métal!
Un indice : "Des (anciens) militaires devraient savoir ce que c'est, mais pas tous" clin
Yves

Avatar du membre
Laurent 63
MODERATEUR
Messages : 3046
Enregistré le : 12 déc. 2017, 20:33
Véhicule(s) : UAZ-469 / CARGO / TP3/ MHF821 /Landini CS35...
Localisation : 63
Localisation : Issoire

Re: Devinette !

Message par Laurent 63 » 04 oct. 2020, 18:40

Un morceau de blindage ? suite a un obus de passage :mrgreen:

Avatar du membre
Filitosa
Sergent-Chef
Sergent-Chef
Messages : 1613
Enregistré le : 12 nov. 2019, 07:11
Véhicule(s) : Jeep M201 1957
Localisation : 37 mais 2A par le coeur

Re: Devinette !

Message par Filitosa » 04 oct. 2020, 18:59

Bonjour
Peut être l'assiette causée par l'impact d'un obus à écrasement antichar ::roll_eyes https://fr.wikipedia.org/wiki/Obus_%C3% ... 9crasement
Il ne fait pas bon d'être dans le char ::confu

::coucou

Avatar du membre
JP31
Caporal
Caporal
Messages : 222
Enregistré le : 28 août 2020, 11:48
Véhicule(s) : Jeep CJ6
Localisation : 31
Localisation : Bagnères de Luchon

Re: Devinette !

Message par JP31 » 04 oct. 2020, 20:32

Moi je dirais un morceau de météorite ::surpris
Amicalement JP31 ::coucou

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1245
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur

Re: Devinette !

Message par YvesdeR » 04 oct. 2020, 21:28

Filitosa a écrit :
04 oct. 2020, 18:59
Bonjour
Peut être l'assiette causée par l'impact d'un obus à écrasement antichar ::roll_eyes https://fr.wikipedia.org/wiki/Obus_%C3% ... 9crasement
Il ne fait pas bon d'être dans le char ::confu

::coucou
Laurent était proche mais c’est Filitosa qui a trouvé! Félicitations. ::cool
J’aime bien l’Idée de la météorite. Les comètes ont en effet cet aspect, paraît-il.

A titre indicatif, les américains cherchent toujours sur G503! :smile:
Ils en sont a supputer que c'est le résultat d'un obus à uranium appauvri. Beaucoup trop moderne.

C’est en effet l’assiette (scab) détachée du métal du côté de la face opposée à celle percutée par le projectile HESH.
Ici cela devait être un obus de 90mm tiré à partir d’un char léger M41 Walker Bulldog en tir tendu de 1000m sur une plaque de 40mm d’épaisseur.
Sur champ de tir d’essai/épreuve.
Si la plaque avait fait 80mm , l’effet aurait été quasi le même.

Il ne faisait pas bon d’être dans un char en effet.
Mais une contre-mesure a été rapidement trouvée qui a rendu ces obus HESH obsolètes dans les batailles de chars.
Pour contrer l’onde de choc qui se propage dans le métal et arrache cette assiette à l’intérieur, il suffisait d’ajouter une faible épaisseur de kevlar à l’intérieur.
Par contre ces obus sont très efficaces contre des bâtiments en béton p.ex.
Ce qu’il y a d’extraordinaire c’est que la face d’impact est quasi intacte alors que l’autre face est complètement ravagée.
L’horreur totale pour les tankistes.
Ça a été remplacé par les projectiles à très haute énergie cinétique, les obus-flèches, tout aussi horrible, car c’est de l’acier en fusion qui est projeté.

Bien joué, filitosa. Champion ::biere
Yves
Modifié en dernier par YvesdeR le 05 oct. 2020, 04:21, modifié 4 fois.

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1245
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur

Re: Devinette !

Message par YvesdeR » 04 oct. 2020, 21:44

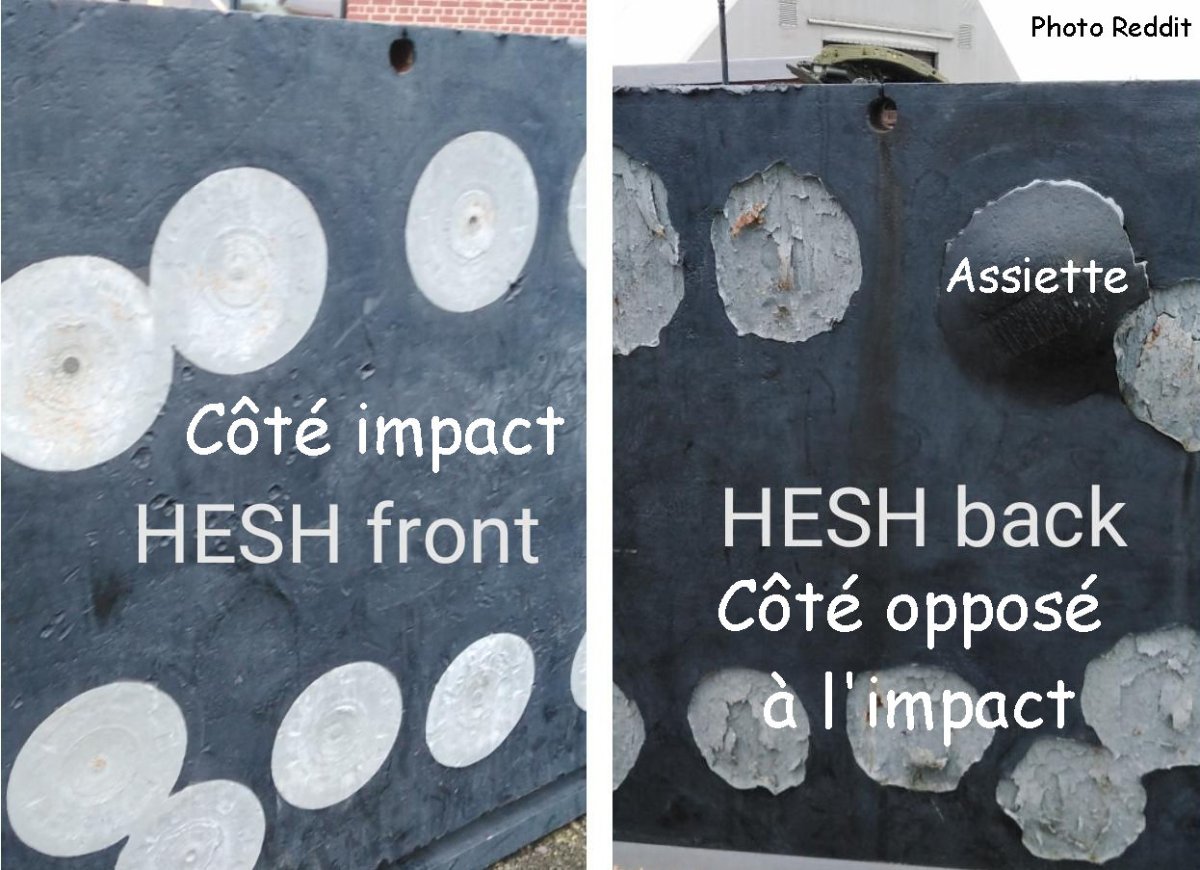

HESH = High-Explosive Squash Head
Voilà l'effet:
Plaque d'acier de 140mm d'épaisseur.
On voit que mon obus était mieux calibré car le métal a été parfaitement parfaitement arraché.
C'est une question de puissance mais surtout de bon timing entre l'écrasement de l'obus et le déclenchement de l'explosion de la charge.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar du membre
Filitosa
Sergent-Chef
Sergent-Chef
Messages : 1613
Enregistré le : 12 nov. 2019, 07:11
Véhicule(s) : Jeep M201 1957
Localisation : 37 mais 2A par le coeur

Re: Devinette !

Message par Filitosa » 05 oct. 2020, 06:46

Bonjour
ça confirme que l’ingéniosité de l'homme est très créative et presque sans imite, quand il s'agit de détruire les"autres" ::confu

Dans une vie antérieur je faisais l'expertise et l'examen des surfaces de rupture sur métaux, et cette rupture ne présente pas des faciès de fusion, mais uniquement une rupture mécanique présentant une certaine ductilité, on retrouve ce genre de faciès sur la rupture d'une éprouvette de traction.
Sauf que dans ce cas c'est l'onde qui a causé l'arrachement de matière, c'est très impressionnent.
Un examen au microscope à balayage électronique montrerai probablement des faciès majoritairement à cupules et peut être mélangés avec des clivages, ça dépend de la nuance de l'acier constituant la plaque impactée.

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1245
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur

Re: Devinette !

Message par YvesdeR » 05 oct. 2020, 09:35

Filitosa a écrit :
05 oct. 2020, 06:46
Bonjour
ça confirme que l’ingéniosité de l'homme est très créative et presque sans imite, quand il s'agit de détruire les"autres" ::confu
En effet ! ::triste . Et la suite de l'évolution en raison des contre-mesures sur les chars l'a démontré à suffisance.
Mais je ne voudrais pas non plus être dans un bunker frappé par ce genre de projectile HESH.
Dans une vie antérieure je faisais l'expertise et l'examen des surfaces de rupture sur métaux, et cette rupture ne présente pas des faciès de fusion, mais uniquement une rupture mécanique présentant une certaine ductilité, on retrouve ce genre de faciès sur la rupture d'une éprouvette de traction.
Sauf que dans ce cas c'est l'onde qui a causé l'arrachement de matière, c'est très impressionnant.
Un examen au microscope à balayage électronique montrerai probablement des faciès majoritairement à cupules et peut être mélangés avec des clivages, ça dépend de la nuance de l'acier constituant la plaque impactée.
Ah je me disais bien que nous avions affaire à un connaisseur ! :smile:
C'est en effet définitivement la structure d'un arrachage par onde de choc et il est quasi impossible de poser sa main là-dessus sans se blesser sur la rugosités acérées.

Les américains pataugent toujours avec des propositions parfois très amusantes ... comme celle-ci:
"C'est un ancien implant mammaire en acier" ::haha
Surprenant, car j'aurais cru qu'ils trouveraient en deux ou trois propositions.
Yves
