HALF-TRACK Grue au 1/50

Message par PAPY GEGE » 20 nov. 2019, 15:11

En attendant que le VHM sèche, et vu le temps d'hier après midi.

J'ai trouvé sur un site des photos d'un Halftrack Israélien avec une grue qui équipe leur armée.
Donc sur une base Solido au 1/50, je vais essayer de faire son sosie, car les photos ne sont pas nombreuses .
Bien sur avec la boite à rabiot, et " à ma guise ".

Modèle de base.


Recherche de pièces pour faire la grue de type " Eyal "

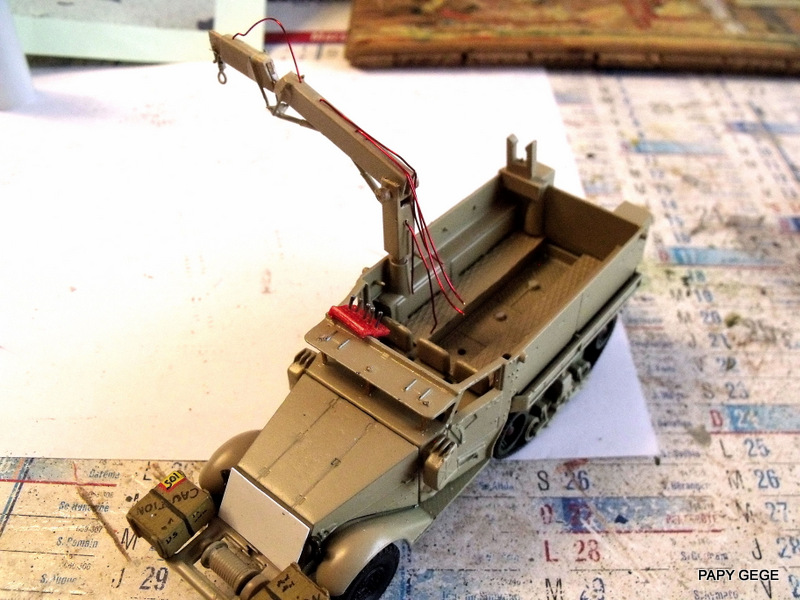

Début assemblage


Et création d'un porte bagage à gauche, qui permet d'augmenter la capacité de transport du véhicule.





Suite d'accessoires.


Préparation d'une séance de bombe.


La question que je me pose, où ce met l'opérateur de la grue pour travailler, vu l'emplacement des commandes.


A bientôt.
