Ensemble radio AN/PRC 8

Message par jmcqo » 08 nov. 2021, 17:45

Bonjour à tous,
Tout d'abord je dois indiquer que je ne suis en rien spécialiste de la radio (d'ailleurs spécialiste en rien en général). Etant utilisateur courant d'une jeep M201 ex-radio, je souhaitais trouver un poste pour compléter le lot de bord. J'ai trouvé, par hasard et pour un prix modeste un PRC8 en excellent état évidemment US passé par la BundesWehr avec des piles Leclanché...

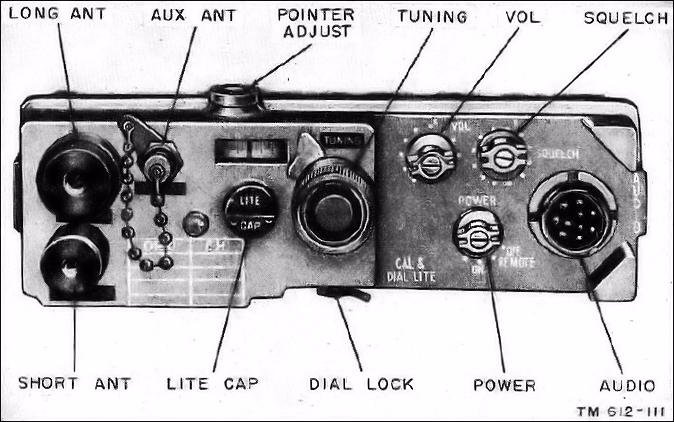

Outre le poste, j'ai l'antenne ruban AT72, l'antenne fouet AT27, le combiné H33, le sac CW216, une partie du brêlage sans le claie de portage ST120. Suite au démontage de la bête, j'ai pu observer son état intérieur tout à fait exceptionnel à l'exception des 2 piles vides évidemment. Où pourrai-je trouver ces 2 piles (qui pèsent un poids de voleur) dans mes alentours ? Merci à qui pourrait me donner une piste.
Enfin, je souhaiterai savoir s'il existe une claie de portage en tubes me permettant d'installer le radio-set dans la jeep sans passer par de lourdes modifications.
Bien cordialement à tous.
JM
Fichiers joints

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Ensemble radio AN/PRC 8

Message par DMT » 08 nov. 2021, 18:59

Bonsoir ,
L'ANPRC-8 comme les PRC 9 , PRC 10 étaient alimentés , à l' origine , par des piles BA-279/U . Par la suite on a trouvé différents systèmes d' alimentation pour palier à la disparition de ces piles : convertisseur DY-27/B avec pile PS-26/A , sur voiture ou moto on a les AQ-1 B ou AQ-2/B selon que l' on soit en 6/12 v ou 12/24 V que l'on utilise en voiture avec le support SP-114/A, , les alimentation statiques secteur de bureau ST 1282 , et la QE-TX -13/A en poste fixe et pour l' alimentation sur jeep on a l' alimentation AM-598/U , j' en passe et des meilleurs .
Ta claie de portage passe de temps en temps en vente , surtout aux US mais ne sert pas sur véhicule et les piles sont quasiment introuvables . Sur jeep tu devras avoir au plus simple un SP-114/U et une alimentation AQ-1 ou 2 /B . Si tu souhaites d' autres informations ou photos , je suis à ta disposition . Quant à ton ANPRC-8 as tu les tubes et des quartz à l' intérieur car ils sont fréquemment enlevés ? Dans ma jeunesse j' en ai réparé des dizaines et aligné des centaines .
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

jmcqo
1ère Classe
1ère Classe
Messages : 93
Enregistré le : 28 déc. 2014, 15:55

Re: Ensemble radio AN/PRC 8

Message par jmcqo » 08 nov. 2021, 23:21

Bonsoir,
Je ne m'attendais pas à une réponse aussi rapide et complète, merci beaucoup.
Je vais digérer votre message car il est complexe pour moi et je vais devoir donc vérifier quelques petites choses comme conseillé.
Merci encore et bonne soirée
JMC

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Ensemble radio AN/PRC 8

Message par DMT » 08 nov. 2021, 23:33

De rien , à ton service . :smile:
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

jmcqo
1ère Classe
1ère Classe
Messages : 93
Enregistré le : 28 déc. 2014, 15:55

Re: Ensemble radio AN/PRC 8

Message par jmcqo » 09 nov. 2021, 21:37

DMT bonsoir,
Je me consacre demain à une sortie garage/atelier pendant laquelle, je procèderai au démontage de la bestiole et prendrai quelques photos pour illustrer mon propos initial. A partir de ces imagesje comprendrai mieux les termes de votre réponse.
Merci encore et à très bientôt
JMC

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Ensemble radio AN/PRC 8

Message par DMT » 09 nov. 2021, 23:11

Bonsoir ,
Bon amusement .... :smile:
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

Avatar du membre
Filitosa
Sergent-Chef
Sergent-Chef
Messages : 1474
Enregistré le : 12 nov. 2019, 07:11
Véhicule(s) : Jeep M201 1957
Localisation : 37 mais 2A par le coeur

Re: Ensemble radio AN/PRC 8

Message par Filitosa » 10 nov. 2021, 08:53

DMT a écrit :
08 nov. 2021, 18:59
Sur jeep tu devras avoir au plus simple un SP-114/U et une alimentation AQ-1 ou 2 /B .
DMT
Bonjour
Est ce que tu peux donner un descriptif de ces éléments, j'ai cherché sur le NET et je n'ai rien trouvé ::gene
Merci d'éclairer mon ignorance
::coucou

Adjudant St Yorre
Sergent-Chef
Sergent-Chef
Messages : 1031
Enregistré le : 07 sept. 2020, 23:24
Véhicule(s) : P4 essence,Delahaye VLR
Localisation : Franche comté

Re: Ensemble radio AN/PRC 8

Message par Adjudant St Yorre » 10 nov. 2021, 09:32

Bonjour,
je suis ce post avec intérêt,mais ça semble être un débat de spécialistes, pas de photos; j'ai beaucoup de pièces de radio récupérées au fil des années,si je voyais des photos je pourrais mettre un nom sur celles ci.
On a un forum ou les photos sont très faciles à mettre, c'est pour cela que je suis triste que les membres en mettent si peux.
Cordialement,
Rémy :fr: ::p4

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Ensemble radio AN/PRC 8

Message par DMT » 10 nov. 2021, 10:52

Bonjour à tous .
Pour Filitosa et Rémy : je vais vous faire des photos aujourd'hui ou demain . ( comme dit la chanson ,de Michel Sardou "aujourd'hui peut être ou alors demain , ce sacré soleil me donne la flemme " )
:smile: :smile:
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1186
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur
Contact :

Re: Ensemble radio AN/PRC 8

Message par YvesdeR » 10 nov. 2021, 12:03

Bonjour,
Vous pourriez-sans doute adapter cette armature dorsale pour radiocom ex Armée Belge à votre PRC9 et à votre jeep.
Ça pourrait sans trop de problème se fixer au dossier du siège arrière.
https://www.2ememain.be/v/collections/o ... ousPage=lr
Yves
PRC9 http://armyradio.com/PRC-9-Receiver-Transmitter.html

Le RT-75 AN/PRC-9 (identique au PRC8 et au PRC10) sauf la gamme de fréquences couvertes.
