TRVP-213, trouvaille

[YvesdeR]

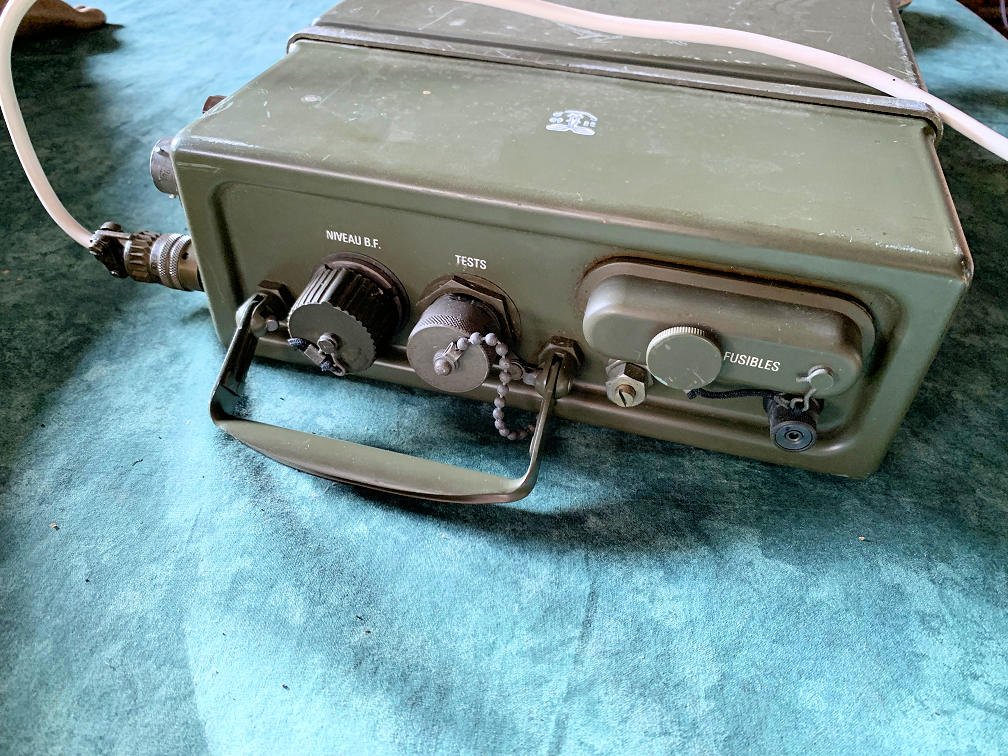

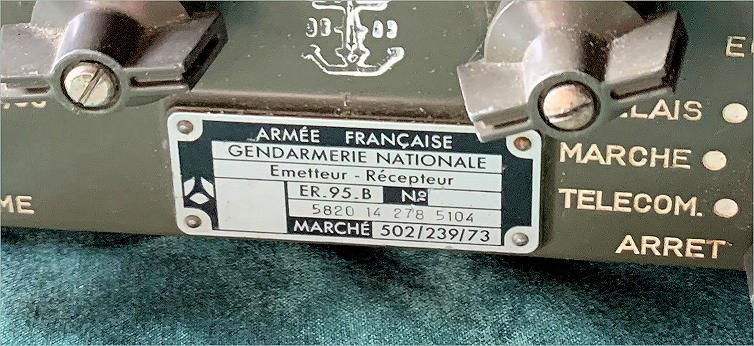

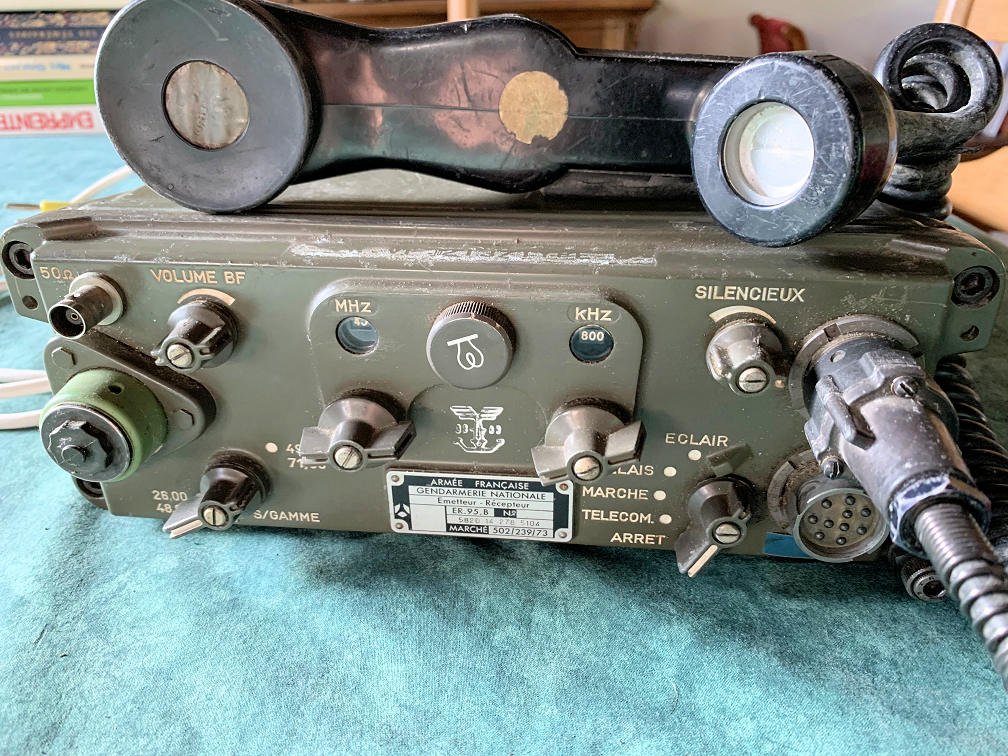

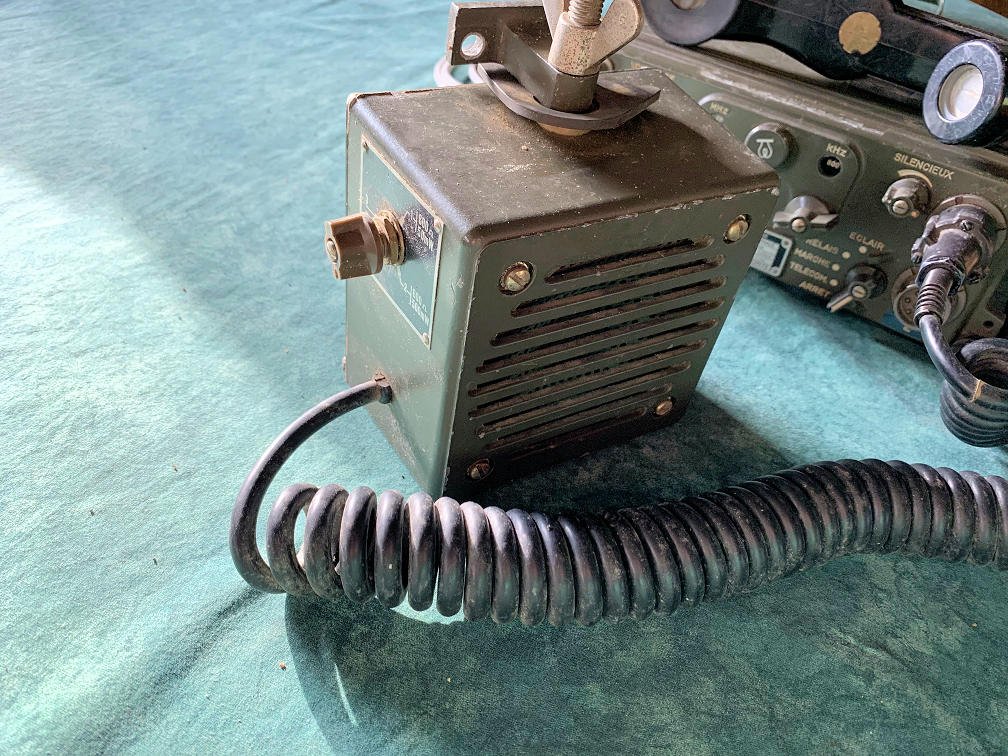

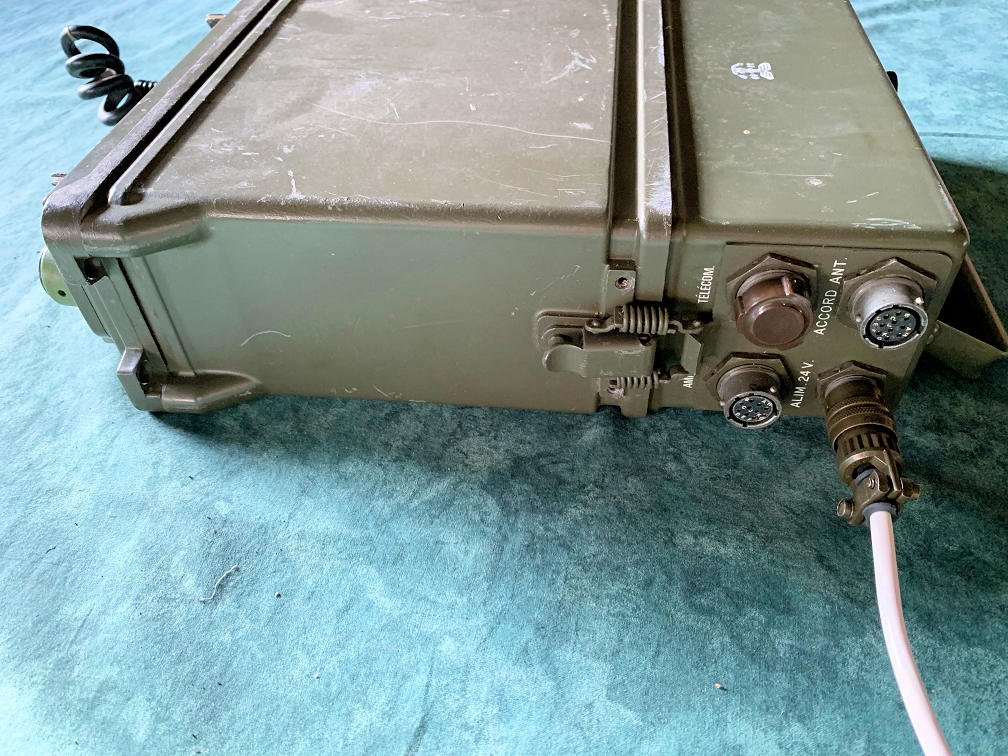

Voici ma dernière trouvaille, un ensemble TRVP213 assez complet en excellent état et parfaitement fonctionnel.
C'est à dire avec tous les quartz du synthé.

Il me permet de "parler" avec mes BC-1000/SCR-300/AN-VRC3.
Très belle qualité d'assemblage des circuits

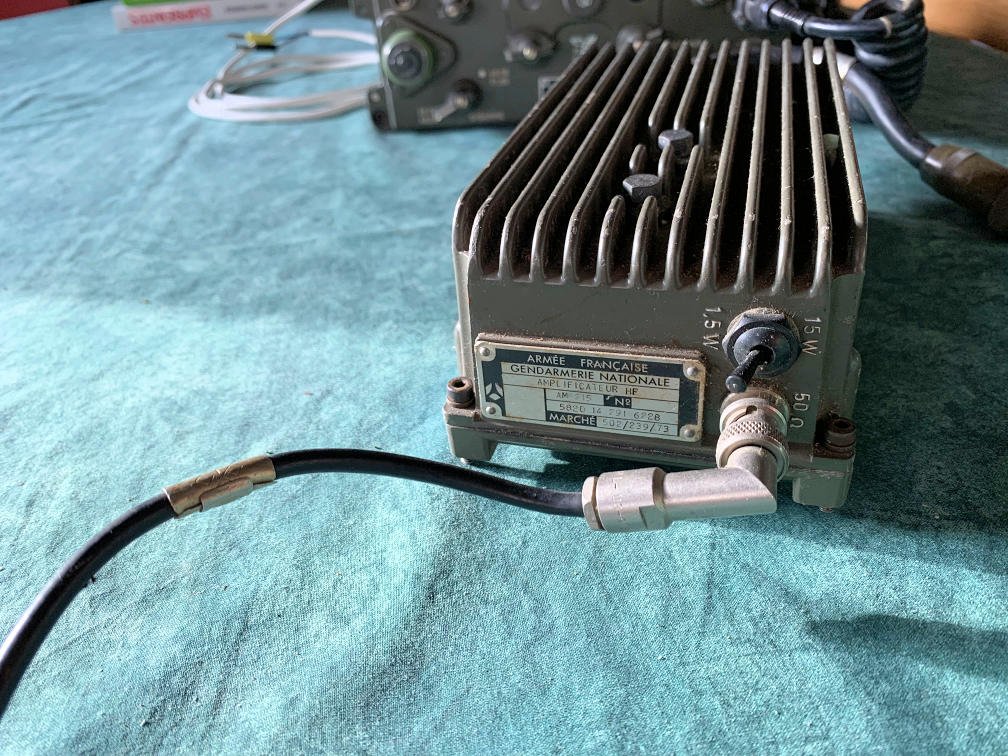

Je suis occupé à monter un câble de raccordement de la boite d'accord automatique d'antenne BX-33-A avec ses deux prises MIL-SPEC Amphenol 10 broches.

Contrairement à ce que je pensais, il est très difficile de changer la BNC 50 ohm qui était légèrement cassée sur cette boite d'accord .

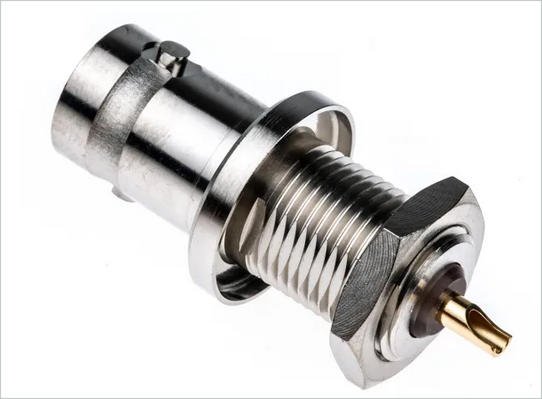

Il faut une BNC spéciale plus longue.

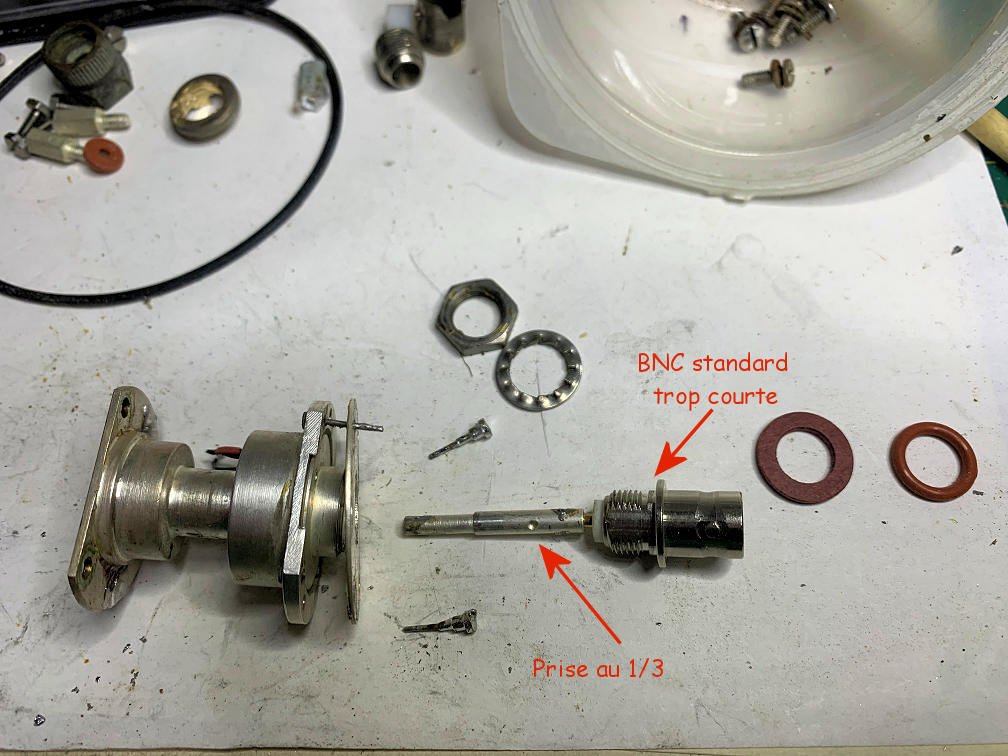

L'arrière de cette BNC est logé dans un Balun avec tore ferrite et prise au 1/3 qui doit être correctement alignée avant le soudage sur la BNC.
Très spécial comme assemblage.
Je suppose qu'en fabrication ils/elles avaient un gabarit de soudage .


Yves

[Laurent 63]

belle trouvaille

[Dropster]

[YvesdeR]

Bonjour,
Pour ceux qui le souhaitent, j'ai scanné le petit guide du TR-PP-13 et dérivés de la Gendarmerie Nationale.
J'ai nettoyé chaque page et vous le trouverez en téléchargement via ce lien :
https://www.dropbox.com/s/wgulfemzbsi0s ... 3.pdf?dl=0

Lien non permanent, car je nettoie parfois ma Dropbox pour faire de la place.
Yves

[DMT]

Bonjour ,
Merci pour le téléchargement . Je recherchais justement , depuis quelques temps , le montage sur la Méhari et il y est
Amicalement ,
DMT

[YvesdeR]

Bonjour ,
Merci pour le téléchargement . Je recherchais justement , depuis quelques temps , le montage sur la Méhari et il y est
Amicalement ,
DMT

Content de savoir que ça a pu servir.
Mais comment font-ils pour utiliser ce TRPP13 qui est en 24V dans un Méhari qui est en 12V ?
Le dessin ne montre pas de convertisseur 12V-24V.
Ou alors les Méharis militaires ou de Gendarmerie seraient en 24V?
Yves

[Phil54]

Bonjour ,
Merci pour le téléchargement . Je recherchais justement , depuis quelques temps , le montage sur la Méhari et il y est
Amicalement ,
DMT

Content de savoir que ça a pu servir.
Mais comment font-ils pour utiliser ce TRPP13 qui est en 24V dans un Méhari qui est en 12V ?
Le dessin ne montre pas de convertisseur 12V-24V.
Ou alors les Méharis militaires ou de Gendarmerie seraient en 24V?
Yves

Bonjour,
Les Méhari Armée de Terre et Gendarmerie étaient en 24v avec allumage blindé. La 2éme batterie prenait place dans la boite à gants et à l'arrière gauche de la carrosserie l'emplacement du support MP50.
Philippe.

[DMT]

Bonsoir ,
Pour plus de précisions , la seconde batterie se logeait dans un emplacement découpé à la place de la boite à gants . Au dessus il y avait une tablette . Beaucoup de ces méharis militaire ( il y en avait aussi en 12 Volts ) ont été transformées en 12 volts car l’équipement 24 V posait beaucoup de problèmes pour l' usage civil et surtout par le manque de pièces . Il fallait aussi envisager le changement du tableau de bord et de la bassine à cause des découpes .
Amicalement ,
DMT

[YvesdeR]

Merci pour les infos.
J'imagine qu'ils avaient dopé le moteur "militaire" pour embarquer autant de poids.
Ça m'a toujours parue, disons exotique, d'équiper l'armée française avec des Méhari, quoique la voiture soit sympa.
Yves

[DMT]

Re ,
Non c' était toujours le même moteur pour les modèles civils et militaires .
Amicalement ,
DMT
