Dossier ANPRC/8,8A,9/9A/10/10A

Message par DMT » 11 nov. 2021, 09:12

CHAPITRE 1
Installation sur jeep

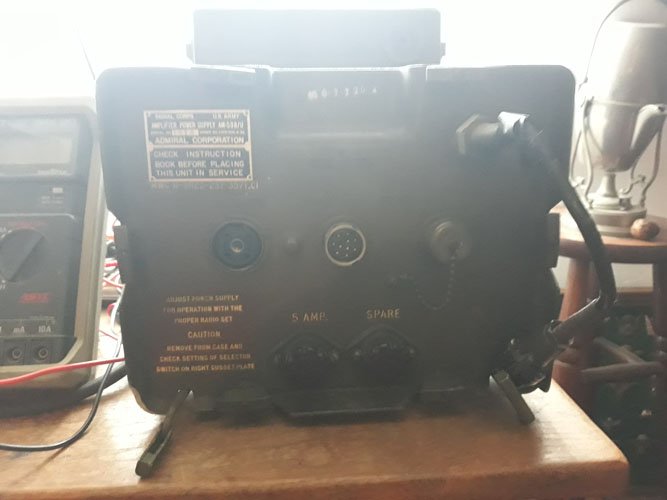

Le convertisseur AM-598/U
AM-598 U.jpg
AM-598 U.jpg (55.23 Kio) Vu 832 fois

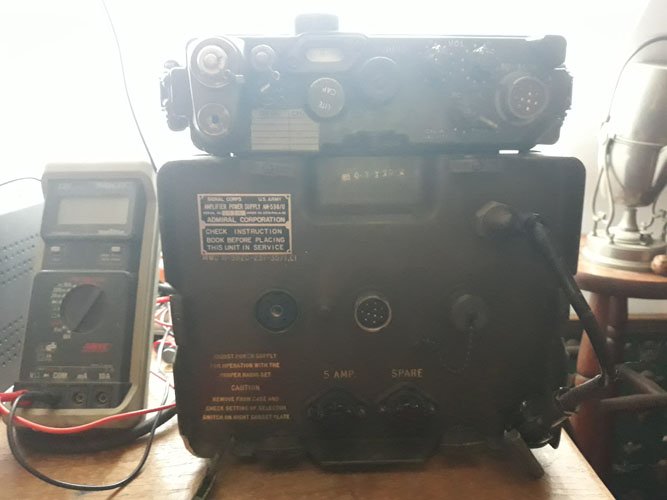

Le convertisseur équipé avec ANPRC 9
AM-598 U équipé.jpg
AM-598 U équipé.jpg (58.93 Kio) Vu 832 fois

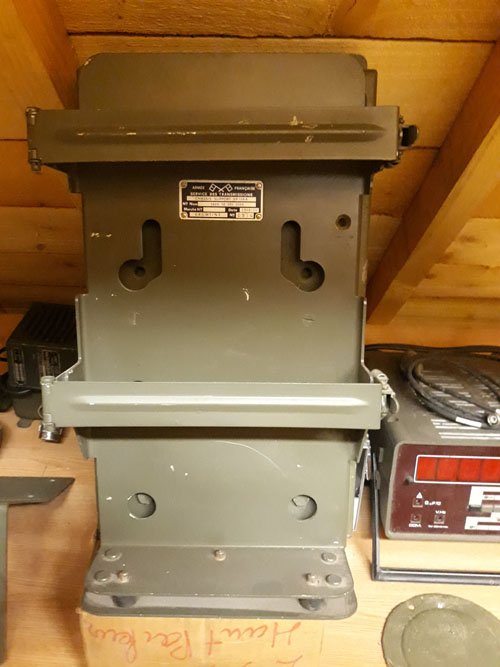

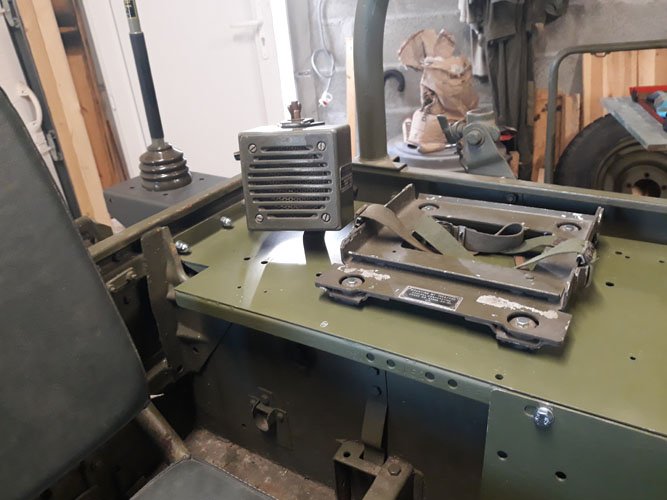

La base pour AM-598/U sur M201
base AM-598 U.jpg
base AM-598 U.jpg (79.88 Kio) Vu 832 fois
Base AM-598 U bis.jpg
Base AM-598 U bis.jpg (90.57 Kio) Vu 832 fois
Ce convertisseur peut servir indifféremment pour la série des ANPRC - La base est fixée sur une plaque intermédiaire spécifique pour installation radio sur M201 . Le haut parleur y trouve sa place .
Suite pour les autres possibilités dans un autre post
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par DMT » 11 nov. 2021, 09:33

Suite :

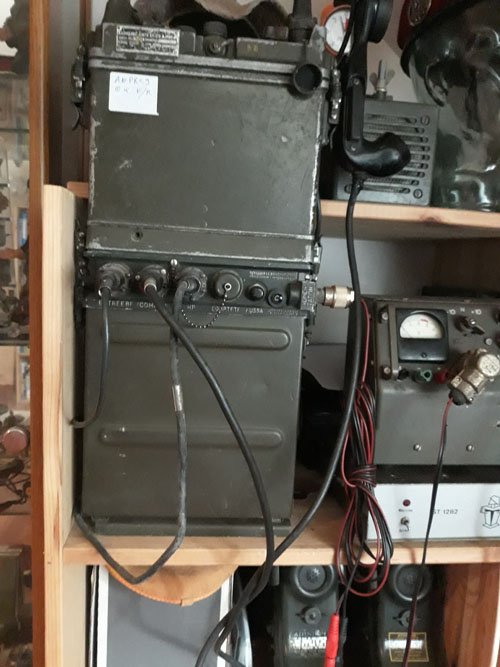

Si l' on ne possède pas le matériel ci-dessus , on peut aussi équiper simplement l'ANPRC avec les convertisseurs suivant :
L' AQ-1-A ( mixte 6V / 12V ) ou l' AQ-2-B ( mixte 12V : 24V ) . Il est aussi possible de l' utiliser sur moto ( gendarmerie )
ANPRC 9 avec QE-VX-5 A.jpg
ANPRC 9 avec QE-VX-5 A.jpg (88.42 Kio) Vu 830 fois
L' on peut aussi utiliser la DY -27-A à partir de la batterie 12 Volts de la jeep . Cette DY peut aussi être utilisée en remplacement des piles introuvables si on la connecte avec une petite batterie 12 v mise à la place de ces pikes dans le boitier inférieur de l' ANPRC .
Dans le cas du montage de l' ANPRC sur véhicule avec le matériel ci-dessus on doit le fixer dans le support SP-114
SP 114.jpg
SP 114.jpg (73.02 Kio) Vu 830 fois
Suite des alimentations dans un prochain post
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

Avatar du membre
YvesdeR
Sergent-Chef
Sergent-Chef
Messages : 1186
Enregistré le : 05 janv. 2020, 09:29
Véhicule(s) : Ford GPW 1943
Localisation : Namur BE
Localisation : Belgique, Namur
Contact :

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par YvesdeR » 11 nov. 2021, 09:43

Belle explication illustrée. Merci.
Yves

Avatar du membre
Filitosa
Sergent-Chef
Sergent-Chef
Messages : 1474
Enregistré le : 12 nov. 2019, 07:11
Véhicule(s) : Jeep M201 1957
Localisation : 37 mais 2A par le coeur

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par Filitosa » 11 nov. 2021, 09:57

Bonjour
Merci pour ces photos ::cool

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par DMT » 11 nov. 2021, 14:08

Suite ,
Bien que l'on sorte un peu du domaine véhicule , nous restons quand même sur celui du militaire pédestre :

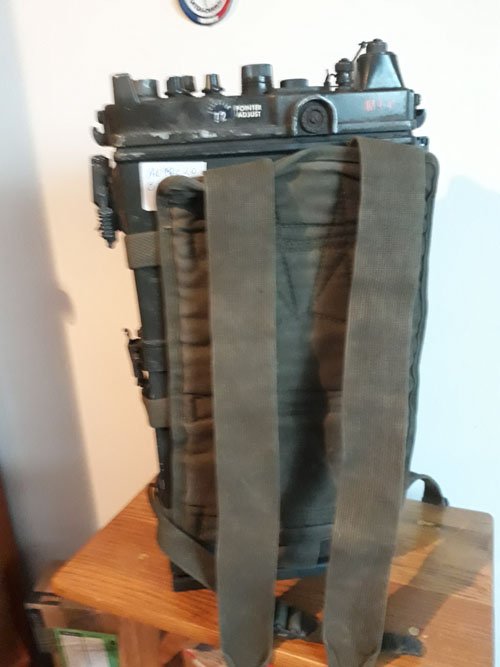

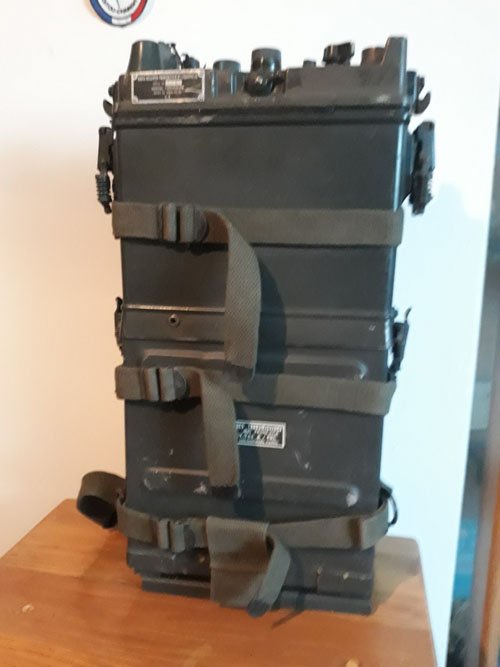

Le fantassin portait cet ANPRC sur le dos grâce à une claie de portage . Je n' ai pas représenté ici le brêlage qui n'a pas beaucoup d' intérêt
Claie face.jpg
Claie face.jpg (56.77 Kio) Vu 806 fois
Claie dos.jpg
Claie dos.jpg (62.65 Kio) Vu 806 fois

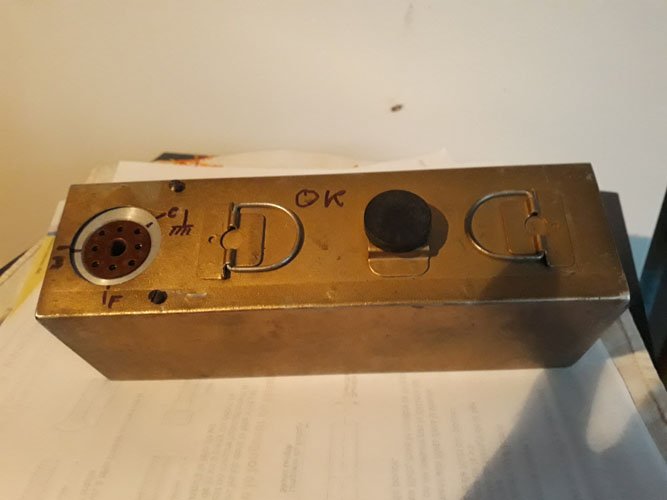

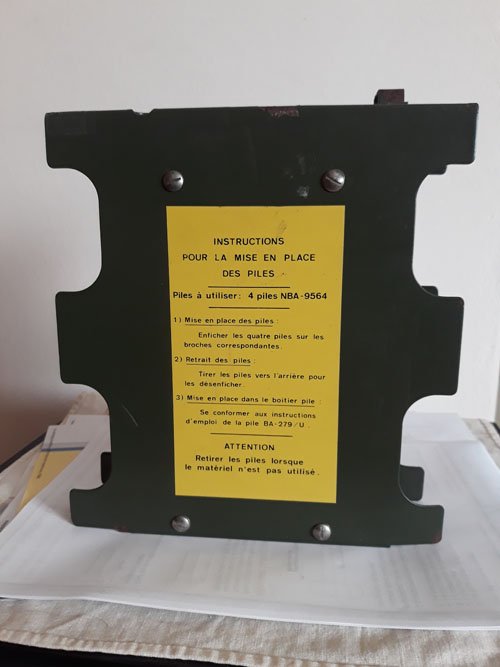

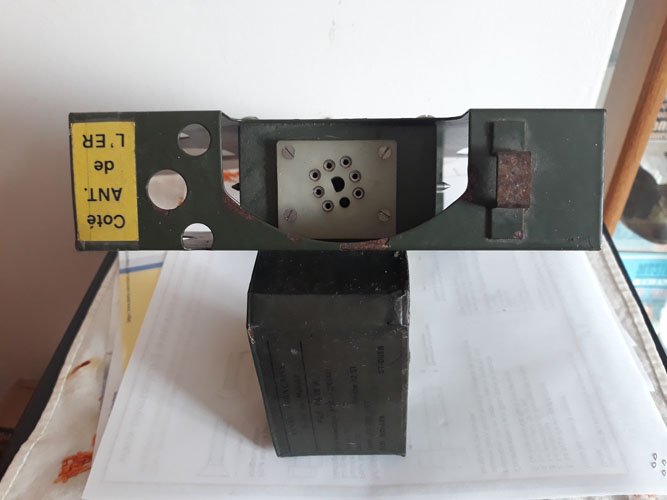

le poste était alors alimenté par sa pile spécifique mais pour palier à sa raréfaction il a été fabriqué un coupleur de piles BA-511/A qui recevait 4 piles NBA-9564
Adaptateur bis.jpg
Adaptateur bis.jpg (57.83 Kio) Vu 806 fois

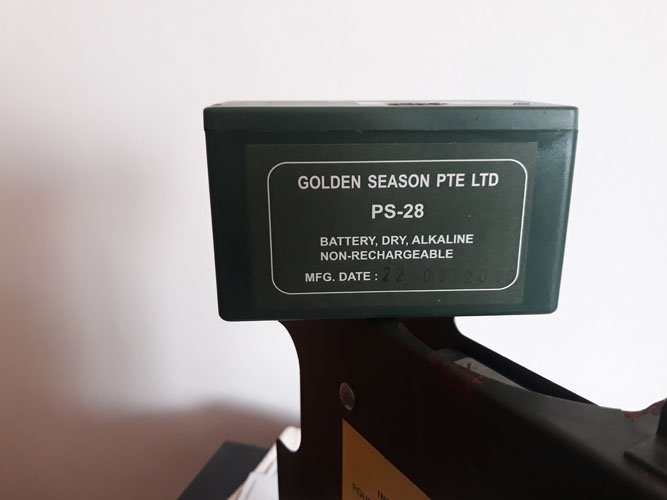

Les piles utilisées
Voila pour le matériel mobile mais si cela intéresse je peux poster les alimentations utilisées en poste fixe en particulier en gendarmerie .
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

Avatar du membre
pousserapière
Caporal-Chef
Caporal-Chef
Messages : 313
Enregistré le : 15 sept. 2015, 16:22
Véhicule(s) : VLR Delahaye
Localisation : en gascogne
Localisation : dans le bas-armagnac

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par pousserapière » 11 nov. 2021, 18:26

[

Voila pour le matériel mobile mais si cela intéresse je peux poster les alimentations utilisées en poste fixe en particulier en gendarmerie .
Amicalement ,
DMT
[/quote]
Bonjour à tous

Merci oui, cela m'intéresse.
Bonne soirée

Adjudant St Yorre
Sergent-Chef
Sergent-Chef
Messages : 1031
Enregistré le : 07 sept. 2020, 23:24
Véhicule(s) : P4 essence,Delahaye VLR
Localisation : Franche comté

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par Adjudant St Yorre » 11 nov. 2021, 20:10

Bonjour,
j'ai ces objets qui trainent à la maison.
la plaque est absente, donc je ne sais pas quel modèle il s'agit; à quoi sert ce capot à part brancher le post sur une batterie à 30cm.

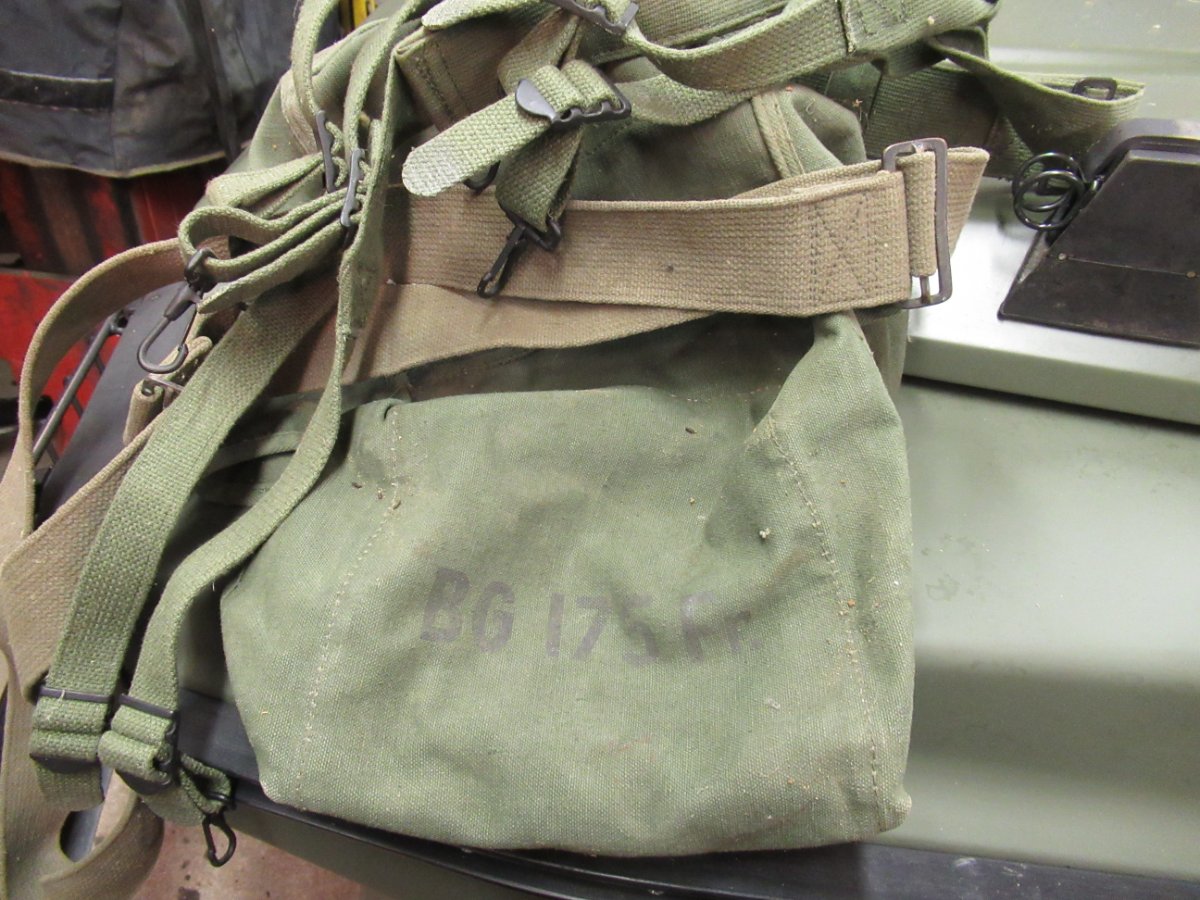

A quoi sert cette musette,les bretelles doivent servir à porter le poste.

cordialement
Rémy :fr: ::p4

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par DMT » 11 nov. 2021, 23:00

Bonsoir Rémy ,

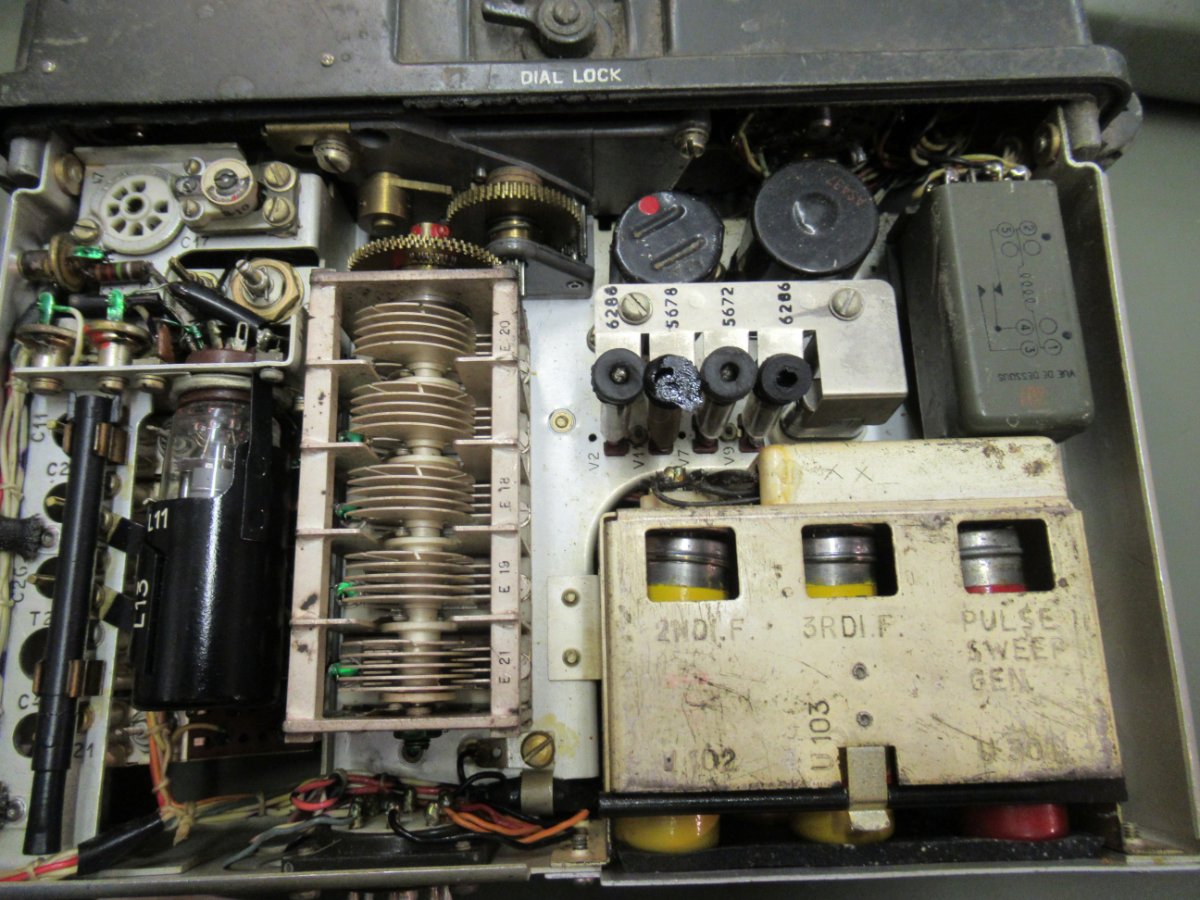

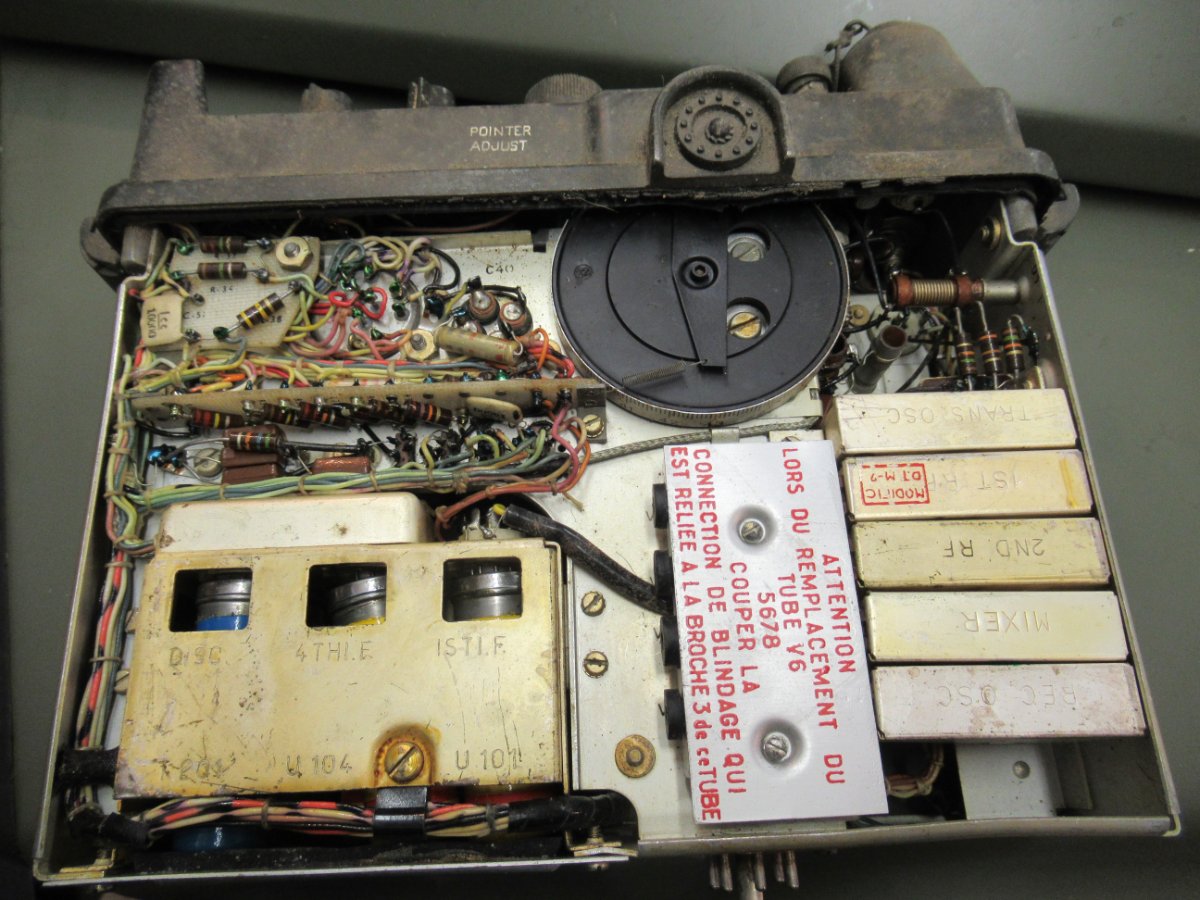

Pour identifier ton appareil donne moi la fréquence basse et la fréquence haute qui s' affichent dans la fenêtre du " tuning " . Je pourrais déterminer le type d' ANPRC et selon les tubes visibles je te dirais sic' est un " base " ou un " A " .

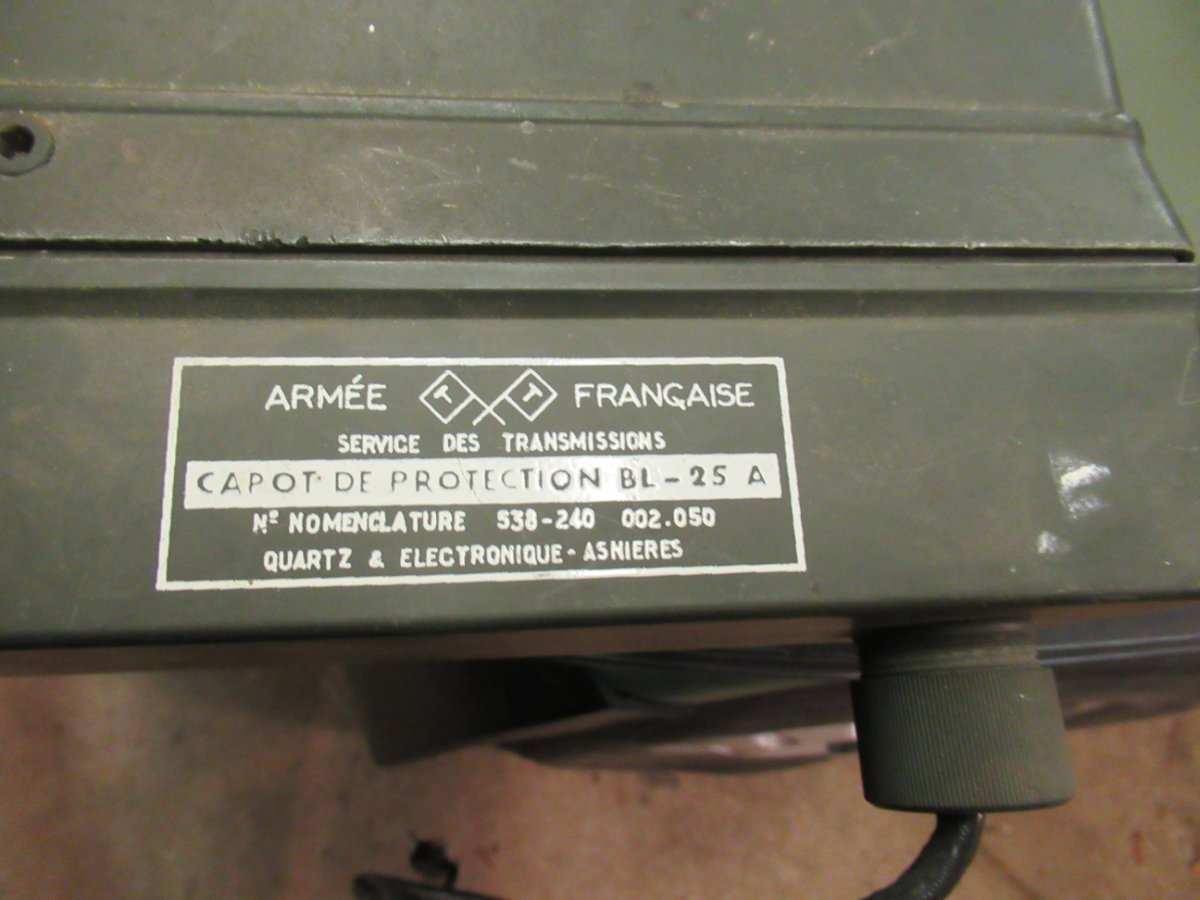

Ton boitier servait à séparer l' E/R de la source d' alimentation . Plusieurs emplois possibles . Il en existe un modèle avec sortie droite ( BL-25/A )et un autre en sortie latérale .( BL-32/A ) . Je m' en sert surtout pour les dépannages .
Amicalement ,
DMT
Hotckiss M201 et radio militaire année 60

DMT
Caporal-Chef
Caporal-Chef
Messages : 498
Enregistré le : 16 déc. 2020, 14:46
Véhicule(s) : M 201
Localisation : Bretagne

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par DMT » 11 nov. 2021, 23:02

Re , Pour ton sac il me semble que c' est un sac pour générateur manuel genre gégène .
Amicalement ,
DMT
Modifié en dernier par DMT le 12 nov. 2021, 08:11, modifié 1 fois.
Hotckiss M201 et radio militaire année 60

Avatar du membre
Filitosa
Sergent-Chef
Sergent-Chef
Messages : 1474
Enregistré le : 12 nov. 2019, 07:11
Véhicule(s) : Jeep M201 1957
Localisation : 37 mais 2A par le coeur

Re: Dossier ANPRC/8,8A,9/9A/10/10A

Message par Filitosa » 12 nov. 2021, 07:59

Bonjour
Avec ce genre d'équipement j'imagine qu'il est important de trouver avec les câbles dédiés, car trouver les connecteurs pour refabriquer les câbles manquant ne doit pas être simple ::roll_eyes
